Што е чип RK3576?

Платформата со високи перформанси Rockchip RK3576 AIOT платформа со високи перформанси е процесор со високи перформанси, со ниска моќност SOC (System-On-Chip), погоден за различни сценарија за апликации, како што се компјутерски базирани компјутери, уреди за компјутерски уреди и лични уреди за мобилни интернет. Тој користи осум-јадрен процесор заснован на архитектурата на АРМ, интегрира независен 6-то (операции на ТЕРА во секунда) NPU (единица за обработка на нервна мрежа), интегрира повеќе компјутерски јадра како што се GPU, MCU, VPU и има богат периферен интерфејс за да ги исполни сложените барања на сцената. Покрај тоа, RK3576 исто така поддржува складирање на UFS (универзално складирање на блиц), обезбедувајќи ефикасни можности за складирање на податоци и читање.

ThinkCore Technology посветена на вграден развој на АРМ, во моментов има развиено основно табла RK3576 и поддржува прилагодување и масовно производство

2. 2. РК3576 Анализа на спецификација

Процесорот:

Окта-јадрен процесор за рака со 4 јадра на Cortex-A72 (2,2 GHz) и 4 јадра на Cortex-A53 (1,8 GHz)

Корисник-ориентиран со рака кортекс-M0 MCU на 400MHz

GPU:

Arm Mali-G52 MC3 @ 1ghz

Поддржува Opengl ES 1.1, 2.0 и 3.2

Поддржете го вулканот 1.1

Поддржува целосен профил на OpenCl 2.0

Поддржува AFBC (компресија на тампон за рамка за рака)

ДДР:

Двојна 32-битна LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 видео декодер

4KP120 H.265, AV1, VP9, ​​AVS2 видео декодер

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 видео декодер

4KP60 H.264/H.265 видео енкодер

4KP60 MPEG Encoder и Decoder

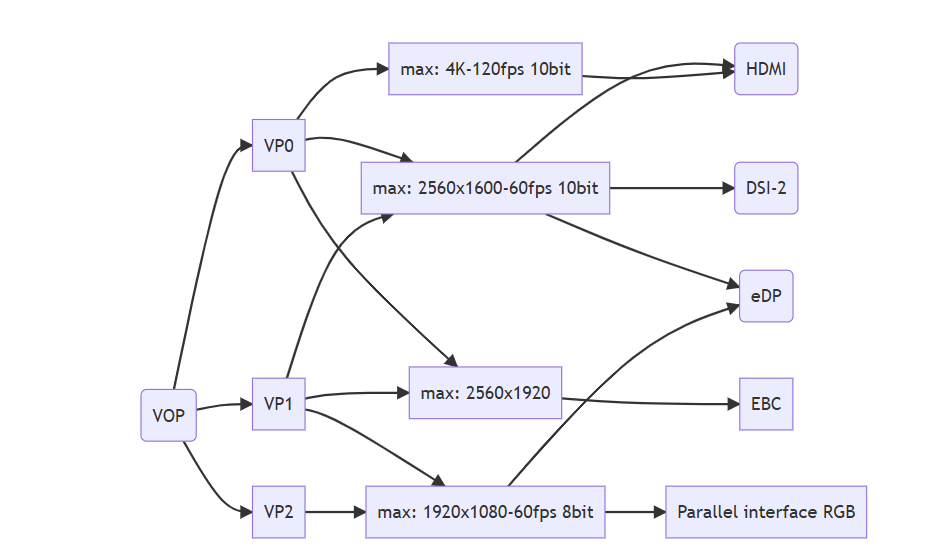

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

Mipi DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (Електронски приказ на хартија) TX @ 2560X1920

Паралелен интерфејс (RGB888) TX @ 1080P60

1. Поддршка на тројниот екран на екранот 2.5K+2K+2K

2. 2. Двојно екран 4K+ 2K

НПУ:

Компјутерската моќност Int8 е 6 врвна

Поддржете двојни јадра, двојните јадра можат да работат заедно или независно

Поддржете го компјутерот Int4, Int8, Int16, FP16, BF16 и TF32 со внатрешно SRAM 1MB

Поддржете мулти-задача, мулти-сценорија паралелно Q обработка Поддршка за длабоко учење рамка: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, итн.

RGA (2Д графички мотор):

Rockchip RGA v2.5 мотор, двојно јадро максимална резолуција: изворна слика 8192x8192, Target Image 4096x4096 Поддршка за пренесување на блок и полнење на режимот на транспарентност, вклучително и пополнување на градиенти и пополнување на шема

Поддршка на алфа-мешање, вклучително и глобална алфа, алфа по пиксели и градиент

Поддржете го секој сооднос на скалирање што не е воинтегер од 1/16 до 16

Поддршка 0, 90, 180, 270

Влез на видео

ISP од 16 милиони пиксели со HDR (до 120dB)

Поддржува 3 интерфејси MIPI CSI-2

1 MIPI CSI-2 со d-phy (4x1, 2x2)

1 MIPI CS1-2 со C/D-PHY (4x1)

Две интерфејси со 4 ленти d-phy v1.2

Секој интерфејс може да се конфигурира како порта за канали за податоци 2x2

Една 4-лента (или 3-податоци тројка) c/d-phy

D-phy е v2.0, со стапка на канал од 4,5 Gbps

C-phy е v1.1, со триплет стапка од 2,5 gsps

Секоја порта поддржува 4 виртуелни канали

ДВП интерфејс

Еден ДВП 8/10/12

16-битни

8/10/12/16 bits, up to 150MHz I/O frequency support BT.601/BT.656 and BT.1120 VI interfaces support configuration of pixel clock, horizontal sync, and vertical sync polarity Support 2/4-way multiplexing byte interleaved format of BT.656/BT.1120 Support double-edge sampling of Bt.656/Bt.1120

Складирање

UFS 2.1 со HS-G3 (12Gbps)

FSPI (осум канали)

ЕММЦ 5.1

SDMMC 3.0

Камера ако

2 MIPI CSI-2 со d-phy (може да биде составен од 4x1 или 2x2)

1 MIPI CSI-2 со C/D-PHY (4x1)

1x 8110112116-битен DVP

Квалитет на слика-деинтерлацирање, деноизирање, скалирање, управување со мотор, острина, измазнување на работ, DCI-хист, 3D-LUT, ACM, HDR

Аудио

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2CH + 2x 4CH)

Мрежа

2x RGMI интерфејси, т.е. двоен гигабит етернет

. USB

1x USB 3.2 Gen 1, го поддржува режимот Type-C Alt со DisplayPort

. Pcle

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 мултиплексирана порта

1 PCLE 2.1/SATA 3.1 мултиплексирана порта

Други 1/0

Може fd, i2c, spi, uart, gpio

Безбедност (Продолжување на безбедноста на довербата на Arm DrustZone)

Безбедносно продолжение на Arm TrustZone

Безбедно подигање/клуч за скалила/ОТП

Крипто мотор (РСА, ЕКЦ, Хаш, Дес, АЕС, Ша, СМ)

Пакет:16x17mm, 0,65 терен, пакет FCCSP
