RK3568 Одбор до матична плоча

ThisRK3568 табла за табла матична плоча (интерфејс BTB) може да се користи како компјутерски табла со високи перформанси и вградена матична плоча за приказ, контрола, мрежно пренесување, складирање на датотеки, компјутери на работ и други сценарија.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, може да се користи за лесни апликации за вештачка интелигенција.

Обезбедете различни комбинации на меморија и складирање за да изберете, балансирана конфигурација на хардвер на одборот, широк спектар на апликации

Вградената независна компјутерска моќ NPU може да достигне 1-топ (3568J е 512MAcNPU), може да се користи за лесни апликации за вештачка интелигенција.

Има висока интеграција и богати интерфејси за експанзија, и е опремена со двојни порти на Gigabit Ethernet, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, интерфејс на екранот MIPI, интерфејс MIPI камера, аудио интерфејс и други перифери, што може да даде целосна игра за перформансите на процесорот.

Официјално ги поддржува мејнстрим Андриод 11, дебаин, слики на оперативниот систем Ubuntu и може да се примени на различни околини за апликации.

Комплетно отворен извор, обезбедување официјални упатства, комплетни пакети за развој на возачот на SDK, шематика на дизајн и други ресурси, лесно можете да започнете без мртви краеви.

Карактеристики

1. Подготвени за употреба, поддржува повеќе оперативни системи, без разлика дали е развој или забава, може лесно да се задоволи!

2. Двојни интерфејси на гигабит Етернет, Поддршка за динамична регулација на напон

3. Вграден независен NPU, компјутерската моќ може да достигне 512MAC/1TOPS

Поддржува преклопување со еден клик на моделите на мејнстрим архитектура, може да се користи за лесни апликации за вештачка интелигенција

4.

5. дисплеј со двојни екран, високо-дефиниција и преносен

Поддржете го дисплејот со двојни екран, поддржувајте до 4K60 рамки + 1080p60 рамки Излез на слика во исто време

Со богати интерфејси за експанзија за задоволување на различни надворешни потреби

Параметри

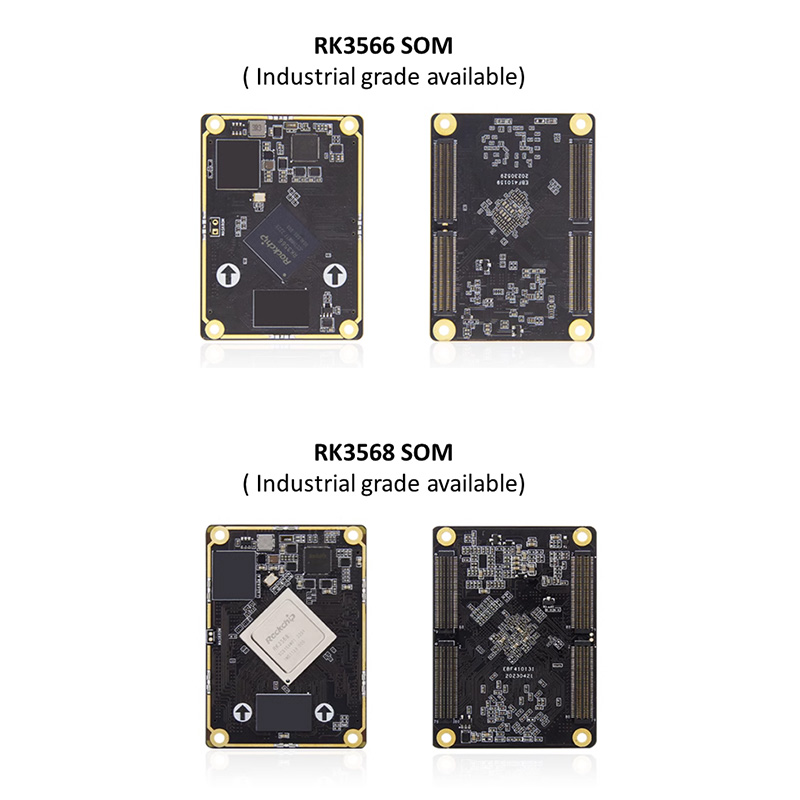

Оваа матична плоча се состои од RK3568/ RK3568J Core Board+ Baseboard со форма на табла до табла. Значи, основната табла е компатибилна со нашата основна табла RK3568/ RK3568J и RK3566/ RK3566J Core Board.

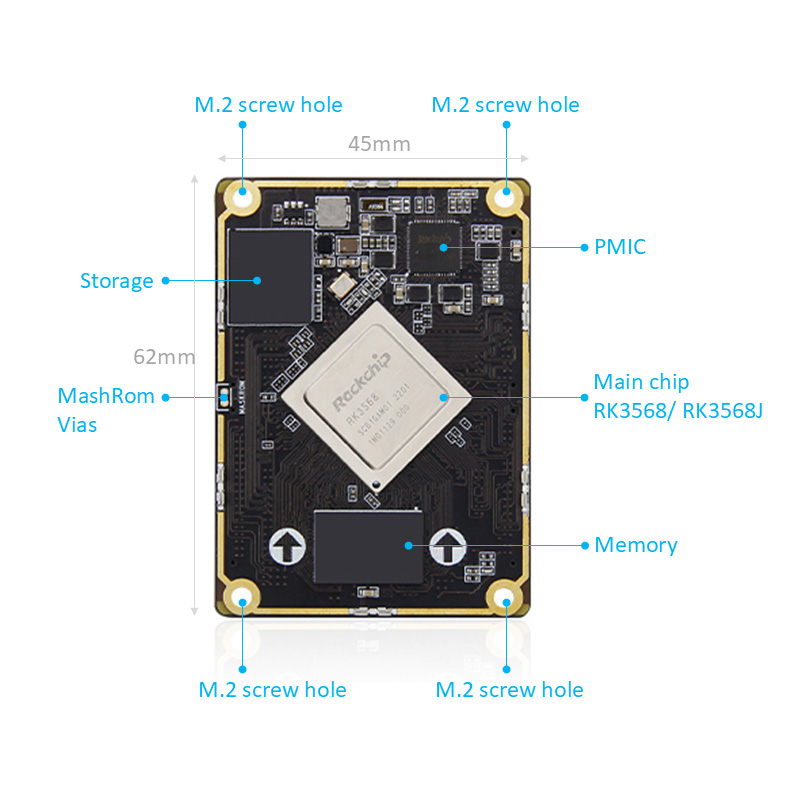

Конфигурација на хардвер за хардвер за основни табли RK3568 BTB

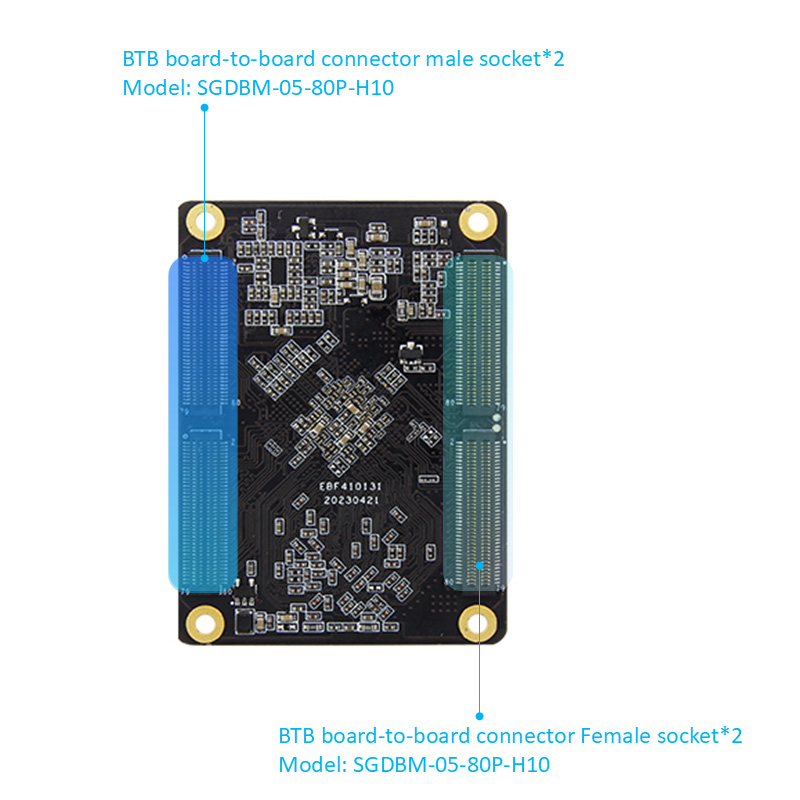

Конектор: Машко: SGDBM-05-80P-H10 Femaleенски: SGDBF-05-80P-H30

Главен чип: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB доведува до 320 пина, растојание од 0,5 мм, доведува до сите i0

Меморија: 1/2/4/8 GB, LPDDR4/4x, 1560MHz

Складирање: 8/32/64/128 GB, EMMC

Конфигурација на хардвер за хардвер BTB BTB BTB

Конектор: Машко: SGDBM-05-80P-H10 Femaleенски: SGDBF-05-80P-H30

Интерфејс за напојување: 12V@1A (1A и погоре) DC влез, DC интерфејс

Етернет: 10/ 100/1000m Адаптивна порта за етернет*2

HDMI: HDMI2.0 интерфејс на екранот, поддржува дисплеј со двоен екран, максимална резолуција 4096*2160@60Hz

MIPI-DSI: Интерфејс на екранот MIPI*2, може да се вклучи во екранот MIPI на Wildfire, Поддршка на дисплеј со двоен екран: Единечен режим MIPI Максимална резолуција 1920*1080@60Hz

MIPI-CSI: Интерфејс MIPI камера*2, може да се вклучи во камерата IMX415/OV8858

EDP: EDP1.3 Интерфејс на екранот*1, интерфејс EDP Touch*1; Поддржете го дисплејот со двојни екран

USB2.0: Интерфејс Тип-А*3 (домаќин); Интерфејс Тип-Ц*1 (OTG), за интерфејс за горење на фирмверот

USB3.0: Интерфејс Тип-А*1 (домаќин)

М.2 Интерфејс: M.Key Type Solid State Drive, PCLE3.0*2 ленти; може да се вклучи во 2280 спецификација на Specification NVME Solid State Drive

Интерфејс PCLE: Mini-PCLE интерфејс, може да се користи со мрежна картичка со целосна висина или Half висина WiFi, 4G модул или друг модул за интерфејс за мини-PCLE

Држач за SIM картичка: Функцијата SIM картичка треба да се користи со 4G модул

Интерфејс SATA: стандарден интерфејс SATA*1; Интерфејс за напојување SATA*1, поддржува излез од 12V

Може: може*2

АДЦ: интерфејс за аквизиција на АДЦ*1

Сериска порта: Сериски порта за дебагирање*1 (UART2) Стандарден параметар 1500000-8-N-1; LVTTL Сериска порта*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Носител на картички TF: Поддржува микро SD (TF) систем за подигање на картички, до 512 GB

Аудио: аудио излез, држач за аудио 3,5 мм*1 (зелена); Аудио влез, држач за аудио 3,5 мм*1 (црвена); Интерфејс на микрофон на микрофон*1 интерфејс на звучникот SPK*1, може да го поврзе звучникот за напојување 1W

Копче: копче за напојување; копче за ресетирање; Копче за обновување

Инфрацрвен приемник: ја поддржува функцијата за инфрацрвена далечинска контрола

RTC: RTC приклучок за напојување*1

Интерфејс на вентилаторот: Поддржува инсталација на 5V вентилатор за ладење
