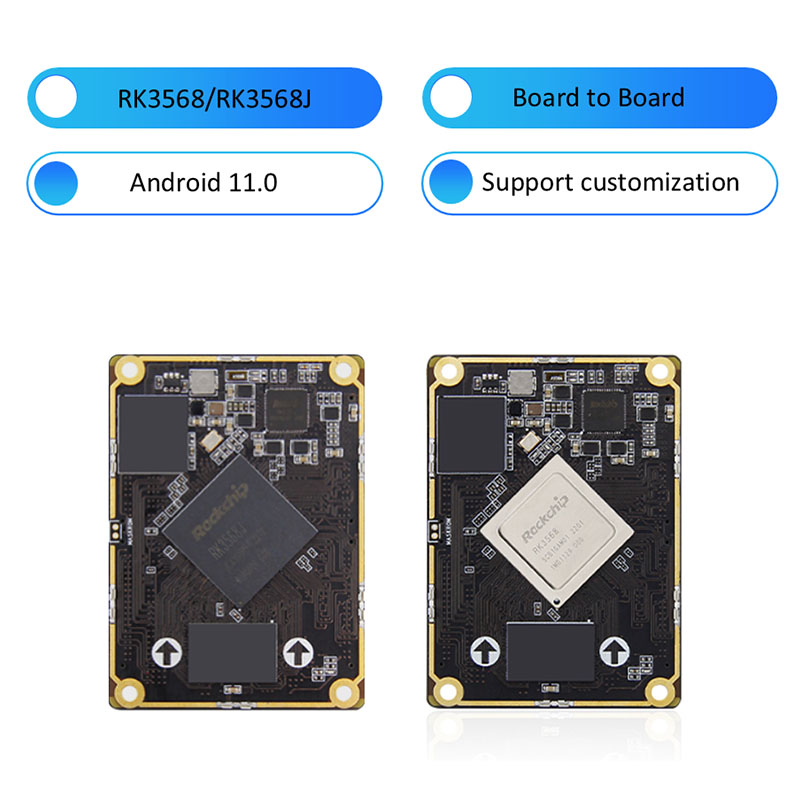

RK3568J RK3568 Одбор за одбор на Основен одбор

Оваа целосна опремена табла (BTB интерфејс) може да се користи како компјутерски плоча со високи перформанси и вградена матична плоча за прикажување, контрола, мрежно пренесување, складирање на датотеки, компјутери на работ и други сценарија.

Using RockchipRK3568 (commercial grade)/RK3568J (industrial grade) as the main chip, it adopts 22nm process technology, with a maximum frequency of 2.0GHz, integrated quad-core 64-bit Cortex-A55 processor and MaliG522EE graphics processor, supports 4K decoding and 1080P encoding, supports dual-frequency display, built-in independent NPU, може да се користи за лесни апликации за вештачка интелигенција.

Обезбедете различни комбинации на меморија и складирање за да изберете, балансирана конфигурација на хардвер на одборот, широк спектар на апликации.

Вградената независна компјутерска моќ NPU може да достигне 1-топ (3568J е 512MAcNPU), може да се користи за лесни апликации за вештачка интелигенција.

Има висока интеграција и богати интерфејси за експанзија, и е опремена со двојни порти на Gigabit Ethernet, HDMI, EDP, 5Minipcle, SATA, M.2, USB3.0, USB2.0, интерфејс на екранот MIPI, интерфејс MIPI камера, аудио интерфејс и други перифери, што може да даде целосна игра за перформансите на процесорот.

Официјално ги поддржува мејнстрим Андриод 11, дебаин, слики на оперативниот систем Ubuntu и може да се примени на различни околини за апликации.

Обезбедете целосно со отворен извор, официјални упатства, целосни пакети за развој на возачот на SDK, шематика на дизајн и други ресурси, лесно можете да започнете без мртви краеви.

RK3568J RK3568 Одбор за одбор на Основни карактеристики на одборот

Може да сподели табла со нашата табла RK3566 BTB. Со други зборови, треба да дизајнирате само една табла за да поддржите две основни табли.

Достапни се комерцијални одделение и индустриско одделение.

Разумна цена со висок квалитет.

Подготвени за употреба. Поддржува повеќе оперативни системи.

Двојни интерфејси на Gigabit Ethernet, Поддршка за динамична регулатива на напон.

Вграден независен NPU, компјутерската моќ може да достигне 512MAC/1TOPS.

Поддржува преклопување со еден клик на моделите на мејнстрим архитектура, може да се користи за лесни апликации за вештачка интелигенција.

Моќни можности за анализа на слика, лесно декодирање 4K поддржува 4K@60 рамки H.264 \ H.265 \ VP9 формат декодирање и кодирање на формат 1080P60 H.264 \ H.265.

Екранот со двоен екран, висока дефиниција и преносна.

Поддржете го дисплејот со двојни екран, поддржувајте до 4K60 рамки + 1080p60 Рамки Излез на слика во исто време.

Со богати интерфејси за експанзија за задоволување на различни надворешни потреби

RK3568J RK3568 Одбор за одборот SOM Core Board Parameters

Конфигурација на хардвер за хардвер за основни табли RK3568 BTB

Конектор: Машко: SGDBM-05-80P-H10 Femaleенски: SGDBF-05-80P-H30

Главен чип: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB доведува до 320 пина, растојание од 0,5 мм, доведува до сите i0

Меморија: 1/2/4/8 GB, LPDDR4/4x, 1560MHz

Складирање: 8/32/64/128 GB, EMMC

Конфигурација на хардвер за хардвер K3568 BTB

Конектор: Машко: SGDBM-05-80P-H10 Femaleенски: SGDBF-05-80P-H30

Интерфејс за напојување: 12V@1A (1A и погоре) DC влез, DC интерфејс

Етернет: 10/ 100/1000m Адаптивна порта за етернет*2

HDMI: HDMI2.0 интерфејс на екранот, поддржува дисплеј со двоен екран, максимална резолуција 4096*2160@60Hz

MIPI-DSI: Интерфејс на екранот MIPI*2, може да се вклучи во екранот MIPI на Wildfire, Поддршка на дисплеј со двоен екран: Единечен режим MIPI Максимална резолуција 1920*1080@60Hz

MIPI-CSI: Интерфејс MIPI камера*2, може да се вклучи во камерата IMX415/OV8858

EDP: EDP1.3 Интерфејс на екранот*1, интерфејс EDP Touch*1; Поддржете го дисплејот со двојни екран

USB2.0: Интерфејс Тип-А*3 (домаќин); Интерфејс Тип-Ц*1 (OTG), за интерфејс за горење на фирмверот

USB3.0: Интерфејс Тип-А*1 (домаќин)

М.2 Интерфејс: M.Key Type Solid State Drive, PCLE3.0*2 ленти; може да се вклучи во 2280 спецификација на Specification NVME Solid State Drive

Интерфејс PCLE: Mini-PCLE интерфејс, може да се користи со мрежна картичка со целосна висина или Half висина WiFi, 4G модул или друг модул за интерфејс за мини-PCLE

Држач за SIM картичка: Функцијата SIM картичка треба да се користи со 4G модул

Интерфејс SATA: стандарден интерфејс SATA*1; Интерфејс за напојување SATA*1, поддржува излез од 12V

Може: може*2

АДЦ: интерфејс за аквизиција на АДЦ*1

Сериска порта: Сериски порта за дебагирање*1 (UART2) Стандарден параметар 1500000-8-N-1; LVTTL Сериска порта*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Носител на картички TF: Поддржува микро SD (TF) систем за подигање на картички, до 512 GB

Аудио: аудио излез, држач за аудио 3,5 мм*1 (зелена); Аудио влез, држач за аудио 3,5 мм*1 (црвена); Интерфејс на микрофон на микрофон*1 интерфејс на звучникот SPK*1, може да го поврзе звучникот за напојување 1W

Копче: копче за напојување; копче за ресетирање; Копче за обновување

Инфрацрвен приемник: ја поддржува функцијата за инфрацрвена далечинска контрола

RTC: RTC приклучок за напојување*1

Интерфејс на вентилаторот: Поддржува инсталација на 5V вентилатор за ладење
