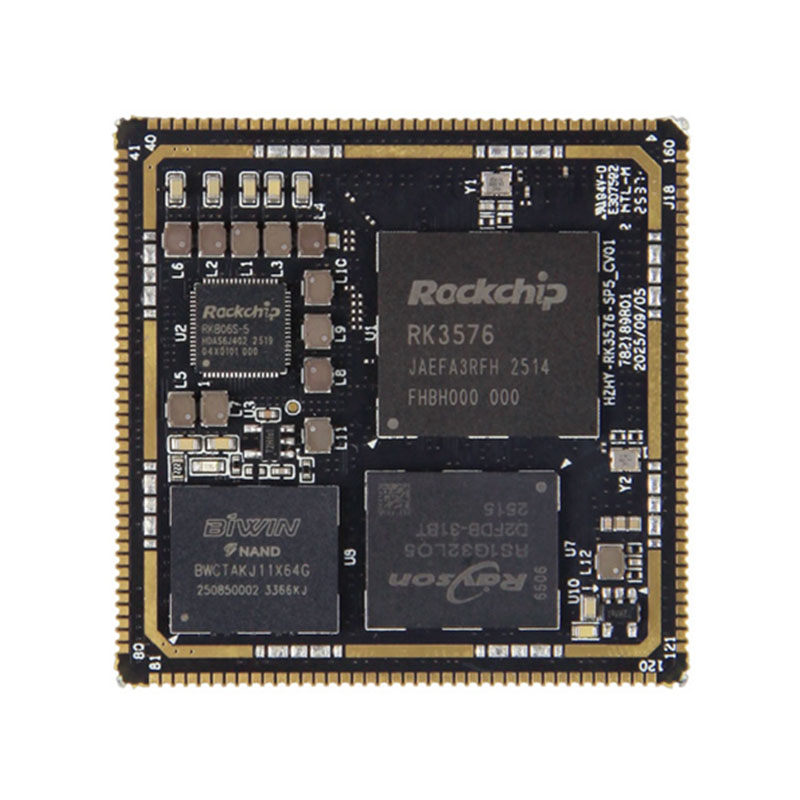

Rockchip RK3576 SOM

Во јадрото на RK3576 SOM лежи моќната конфигурација на процесорот со осум јадра, која содржи четири Cortex-A72 јадра кои работат на 2,2 GHz и четири Cortex-A53 јадра на 1,8 GHz. Оваа голема, LITTLE хетерогена архитектура овозможува интелигентно балансирање на оптоварување, обезбедувајќи супериорни перформанси за сложени повеќе задачи, истовремено оптимизирајќи ја енергетската ефикасност за продолжено работење - критично за индустриски средини со строги барања за енергија.

Опремен со 6TOPS@INT8 NPU, RK3576 SOM се истакнува во заклучоците за вештачка интелигенција на уредот. Поддржува операции со мешана прецизност, вклучително INT4, INT8 и FP16, и е целосно компатибилен со главните рамки за длабоко учење како што се TensorFlow и PyTorch. Ова им овозможува на програмерите беспрекорно да распоредуваат апликации за вештачка интелигенција, како што се компјутерска визија, препознавање говор и аналитика на рабовите, без да се потпираат на пресметување во облак, намалување на латентноста и подобрување на приватноста на податоците.

Интегрираниот графички процесор Mali-G52 MC3 дополнително ги подобрува мултимедијалните и графичките способности на SOM. Поддржувајќи ги индустриските стандарди како OpenGL ES 3.2 и Vulkan 1.2, тој овозможува непречено 3D рендерирање, обработка на видео со висока дефиниција и напредна визуелизација на интерфејсот - совршен за апликации како што се индустриски HMI, дигитални знаци и интелигентни системи за надзор.

Како решение за индустриско ниво, RK3576 SOM е дизајниран да ги задоволи ригорозните барања на индустриските средини, обезбедувајќи стабилна работа дури и во тешки услови. Нудиме флексибилни услуги за прилагодување на OEM и ODM приспособени на вашите специфични проектни барања, вклучувајќи прилагодени конфигурации на интерфејс, опции за меморија и оптимизација на софтверот. Без разлика дали ви треба стандардна основна плоча RK3576 или целосно приспособена вградена плоча, нашето решение го забрзува циклусот на развој на вашиот производ и го намалува времето за излегување на пазарот.

Изберете го Rockchip RK3576 SOM за сигурна, вградена платформа со високи перформанси која комбинира издржливост од индустриско ниво, моќно AI компјутери и разновидно прилагодување - отклучувајќи нови можности за вашите интелигентни апликации.

RK3576 SOM Хардверски спецификации

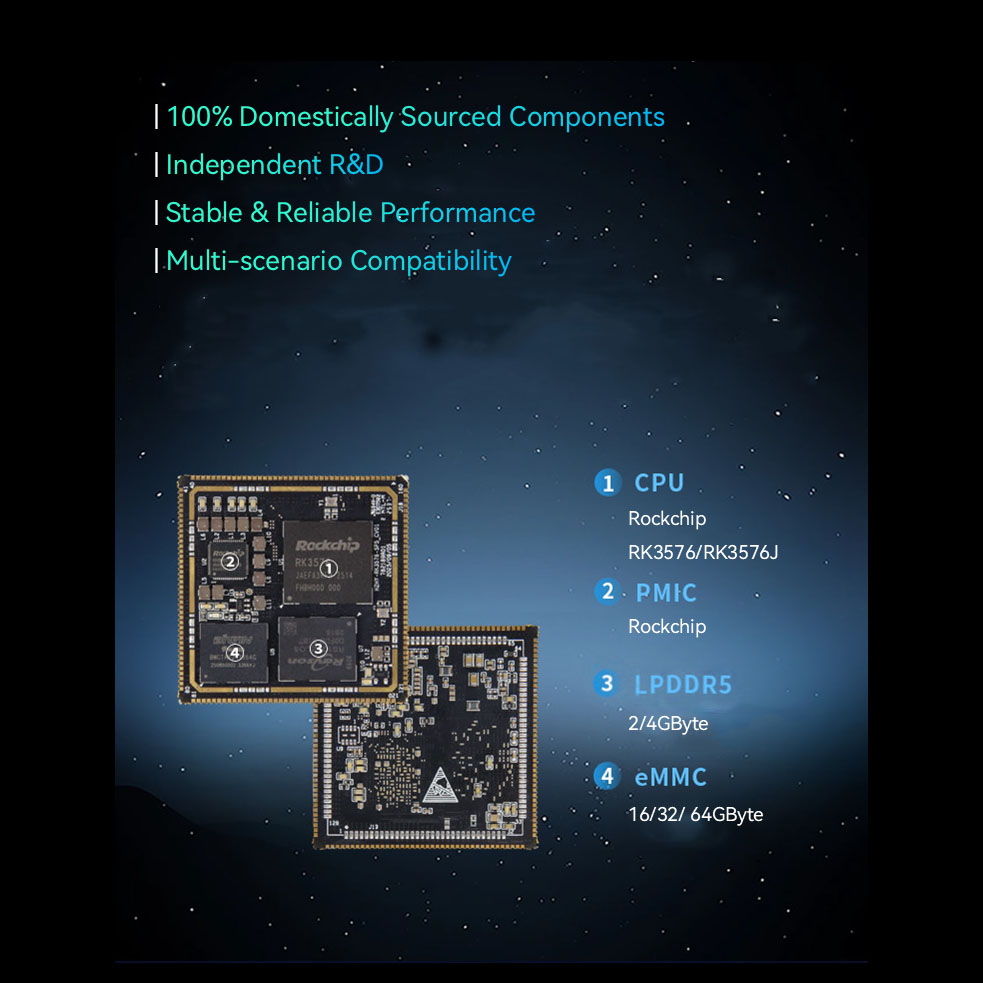

● Процесор: четири-јадрен Cortex-A72 процесор + четири-јадрен Cortex-A53 процесор

● Брзина на часовникот: 2,2 GHz

● Меморија: 2/4 GB LPDDR5 (Капацитетот варира во зависност од купената верзија)

● EMMC: 32/64 GB eMMC (Капацитетот варира во зависност од купената верзија)

● Мултимедијална обработка: Поддржува 4K@120fps H.265, VP9, ​​AVS2 и AV1 декодери; поддржува 4K@60fps H.264 декодер; поддржува 4K@60fps H.264 и H.265 енкодери, висококвалитетен JPEG енкодер/декодер

● Графички процесор: ARM Mali-G52-MC3

● NPU: Вграден независен NPU, 6 ТОПС компјутерска моќ @INT8

● Димензии: 45mm x 45mm

● Интерфејс: интерфејс за печат-дупка, 288 пинови

● Температура: -40°C~+85°C / 0°C~+70°C

● Работен напон: 5V

● Оперативен систем: Linux, Ubuntu

RK3576 SOM Функционални параметри

● SDMMC (≤2 канали): Поддржува протокол SDI03.0 и протокол MMCV4.51. Ширина на магистралата со податоци со 4 жици; поддржува режим SDR104, со максимална брзина од 200 MHz. Забелешка: Само SDMMC0 поддржува системско подигање и е стандардно поставена на функцијата SD-картичка;

поддржува надградба на фирмверот преку SD-картичка кога EMMC/UFS е празно, а исто така поддржува и надградба на фирмверот на EMMC/UFS преку SD-картичка по EMMC/UFS подигање; SDMMC0 го конфигурира VCCIO_SD_S0 на 1,8V или 3,3V излез во согласност со периферниот и вистинскиот режим на работа; SDMMC1 е 3,3V; некои пински ресурси се мултиплексирани.

● SARADC (≤7 канали): SARADC резолуцијата е 12-битна, брзината 1MS/s, опсегот на влезниот напон е 0~1,8V; Забелешка: SARADC_VINO_BOOT е посветен на поставување на секвенцата за подигање SYSTEMBOOT и не може да се користи за други функции; SARADC_VIN1 е стандардно поставена како порта за земање примероци за влезна вредност на клучот и е мултиплексирана како копче за режим за обновување (не може да се менува);

SARADC_VIN2 е ID на хардверот на таблата, не изнесен; SARADC_VIN3 е мултиплексиран за аудио детекција;

SARADC_VIN4~7 може директно да се користи.

● USB (≤2 канали): Забелешка: USB2_OTG0 е стандардната порта за снимање на фирмверот за RK3576, не заборавајте да го резервирате овој интерфејс во апликацијата; USB3 и USB2.0 OTG можат да функционираат само како Уред или HOST истовремено; SS сигналот (5Gbps) на USB3 OTG0 е мултиплексиран со DP1.4; SS сигналот (5Gbps) на USB3 OTG1 е мултиплексиран со PCIE1 или SATA1 и USB функцијата не може да се користи кога е поставена на функцијата PCIE или SATA;

● SATA (≤2 канали): Поддржува SATA PM функција, секоја порта може да поддржува 5 уреди; поддржува SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; поддржува eSATA.

Забелешка: SATA0 и PCIe0 контролерите се мултиплексирани; Контролерите SATA1 и PCIe1 или USB3_OTG1 се мултиплексирани;

● PCIe (≤2 канали): 2 PCIe 2.1 контролери, и двата поддржуваат само RC режим;

Забелешка: PCIe0 и SATA0 контролерите се мултиплексирани; Контролерите PCIe1 и SATA1 или USB3_OTG1 се мултиплексирани;

● MIPI DPHY CSI RX (≤2 канали): 2 MIPI DPHY CSI RX порти, со поддршка на режимот MIPI-CSI со 2/4 ленти;

Забелешка: Разделувањето во режим со 2 ленти + 2 ленти во моментов не е поддржано; може да се поврзат најмногу 2 камери;

● MIPI DCPHY CSI RX (≤1 канал): 1 MIPI DCPHY CSI RX порта, поддржува режим MIPI-DPHY со 1/2/4 лента или режим 0/1/2 Trio MIPI-CPHY;

● Забелешка: Поделбата во режим со 2 ленти + 2 ленти не е поддржана; TX и RX на MIPI DCPHY Combo PHY може да се конфигурираат само истовремено како режими DPHY TX и DPHY RX, или истовремено како режими CPHY TX и CPHY RX. CIF (≤1 канал): 1 канал максимум 16-битен DVP интерфејс, поддржува 8/10/12/16-битен;

Забелешка: 3.3V интерфејс, некои ресурси за пинови се споделени;

● HDMI TX (≤1 канал): Поддржува до HDMI 2.1, максимална поддршка за 4K@120Hz, поддржува HDMI FRL режим и е компатибилен наназад со режимот HDMI TMDS;

Забелешка: споделено со eDP контролер;

● eDP (≤1 канал): Поддржува до eDP 3.1, максимална поддршка за 4K@60Hz, поддржува режими 1/2/4 лента, не поддржува Swap; Забелешка: споделено со eDP контролер;

● MIPI DCPHYCSI TX (≤1 канал): 1 MIPI DCPHYCSI RX порта, поддржува 1/2/3/4 ленти MIPI-DPHY режим или 0/1/2 Trio MIPI-CPHY режим;

● Забелешка: не поддржува поделба во режим 2 ленти + 2 ленти; MIPI DCPHY Combo TX и RX на PHY може да се конфигурираат истовремено само како режим DPHY TX, DPHY RX или истовремено како режим CPHY TX, CPHY RX.

● DP (≤1 канал): Поддржува до eDP 3.1, максимална поддршка за 4K@120Hz, поддржува режими 1/2/4 лента, поддржува Swap;

Забелешка: споделено со SS сигналот на USB3 OTG0;

● LCD (≤1 канал): Поддржува 24-битен RGB режим, максимална резолуција 1920x1080@60Hz; поддржува 16-битен режим BT1120, максимална резолуција 1920x1080@60Hz; поддржува 8-битен режим BT656, максимална резолуција 720x576@60Hz; Забелешка: Некои ресурси за пинови се споделени.

● EBC (≤1 канал): Поддржува 8-битен/16-битен излез, максимални 32 нивоа на сива скала, максимална резолуција 2560x1920@85Hz;

Забелешка: Некои ресурси за пинови се споделени.

● Аудио (≤9 канали): 5 групи на SAI, поддржувачки режим на мастер-slave, ширина од 8 до 32 бити и стапки на земање примероци до 48 kHz; 2 групи на PDM, главен режим, поддршка за 8-канален влезен капацитет, ширина од 16 до 32 бити и стапки на земање примероци до 192 kHz; 2 групи SPDIFTX; 1 група на DSM PWMAudio;

Забелешка: Обезбедени се четири ASRC (Асинхрони конвертор на стапка на примерок) модули за конверзија на брзината на примерок од аудио податоци; интерфејс 1,8V/3,3V, некои ресурси за пинови се споделени;

● Етернет (≤2 канали): Поддржува 2 RGMII интерфејси со стапки на пренос на податоци 10/100/1000Mbps.

Забелешка: 3.3V RGMII/RMII интерфејс, некои ресурси за пинови се споделени.

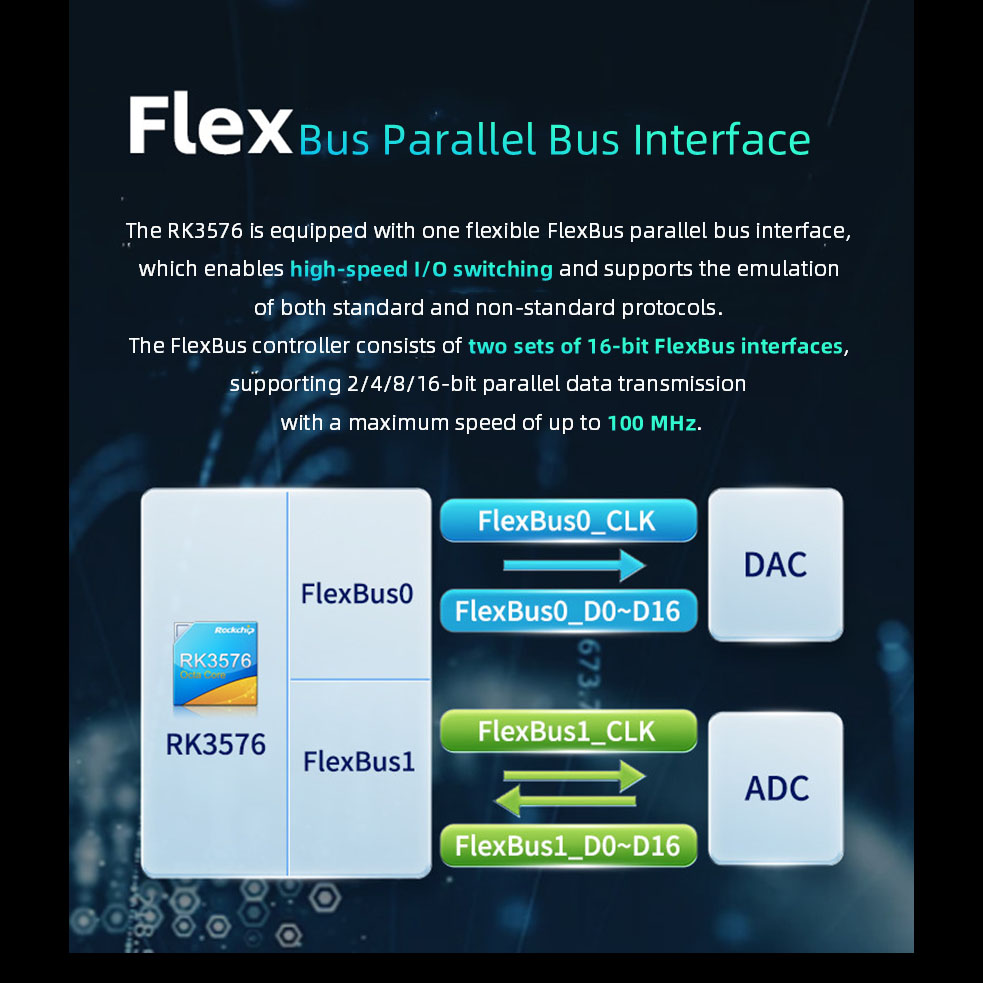

● FlexBus (≤1 канал): Поддржува еден флексибилен паралелен магистрален интерфејс - интерфејс FlexBus, кој може да постигне префрлување I/O со голема брзина и може да емулира некои стандардни протоколи или неправилни протоколи. Типично апликативно сценарио е комбинацијата на 16-битен ADC со голема брзина и 16-битен DAC.

Забелешка: 3.3V интерфејс, некои ресурси за пинови се споделени.

● DSMC (≤1 канал): Сериски интерфејс со двојна стапка на податоци. Главно се користи во комуникацијата со PSRAM уред или периферната комуникација на LocalBus (како што е FPGA). Забелешка: 3.3V интерфејс, некои ресурси за пинови се споделени.

● UART (≤12 канали): Максималната поддржана брзина на бауд е 8Mbps.

Забелешка: 1.8V/3.3V интерфејс, некои ресурси за пинови се споделени.

● I³C (≤2 канали): Поддржува 7-битни и 10-битни адресни режими, со максимална брзина до 12,5 Mbit/s, компатибилен со I²C магистрала, со максимална брзина до 400 Kbit/s. Забелешка: 1.8V/3.3V интерфејс, некои ресурси за пинови се споделени.

● I²C (≤11 канали): Поддржува 7-битни и 10-битни адресни режими, со максимална брзина до 400 Kbit/s.

Забелешка: 1.8V/3.3V интерфејс, некои ресурси за пинови се споделени. SPI (≤5 канали): може да се конфигурира господар/робен режим. Забелешка: 1.8V/3.3V интерфејс, некои ресурси за пинови се споделени.

● CAN (≤2 канали): Поддржува CAN-FD; поддржува 1 Mbps.

Забелешка: 1.8V/3.3V интерфејс, некои ресурси за пинови се споделени.

l PWM (≤3 канали): 3 независни PWM контролери, кои поддржуваат до 16 PWM канали, 32-битен тајмер/бројач.

Забелешка: 1.8V/3.3V интерфејс, некои ресурси за пинови се споделени.

Забелешка: Некои ресурси за пинови се мултиплексирани. Ве молиме погледнете ја Табелата за споредба на функциите на пиновите за детали.

Контактирајте не за примероци и повеќе информации!

Предности на услугата

Минимална нарачка: 1 единица | Поддржани масовни нарачки | Бесплатен SDK | Бесплатна техничка поддршка | Приспособувањето е прифатено

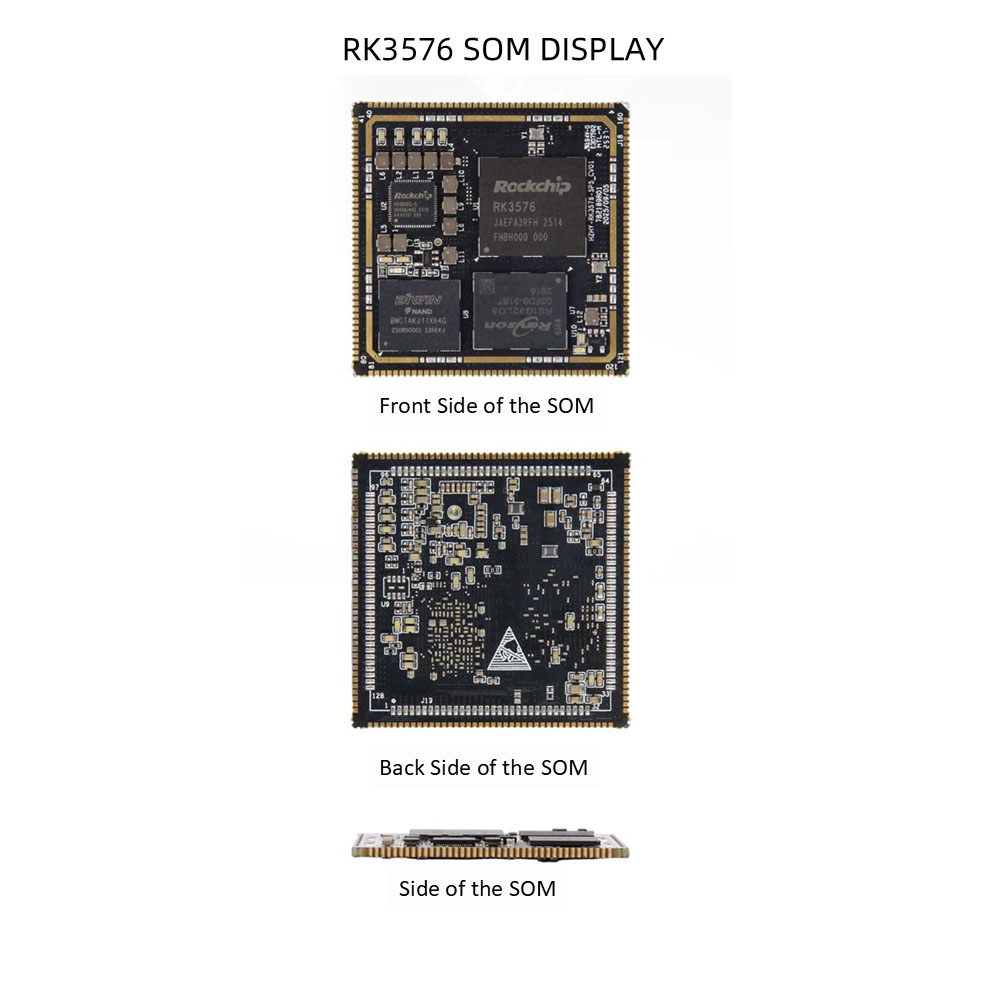

RK3576 SOM Детали
