Матична плоча Rockchip RV1106

Одборот TP-RV1106 главно е насочен кон производители и вградени развивачи на влез на ниво и може да се користи за развој во најразлични полиња, како што се паметен дом, безбедносен мониторинг, индустриска автоматизација, електроника на потрошувачи, Интернет на нештата, образование и забава.

Користете го Rockchip RV1106 како главен чип, со единечен опсег WiFi6+BT5.2 Безжичен модул USB2.0 домаќин, 100м етернет, TF држач за картички, MIPI камера, MIC, SPK и други периферни улови, поставени иглички за конфигурирање на 30PIN, иглички за конфигурирање, поддршка GPIO, SPI, I2C, UART, PWM Functions.

Вградената независна компјутерска моќност NPU може да достигне 0,5t/1tops@int8, со камерата може да реализира препознавање на видео во реално време, препознавање на слики и други функции.

Вграден модул за кодирање на видео со ниска латентност, може да поддржи до 5M@30FPS H264/H265 видео кодирање, 4M@60FPS JPEG/MJPEG кодирање и поддржува методи за контрола на повеќекратни стапка на бит.

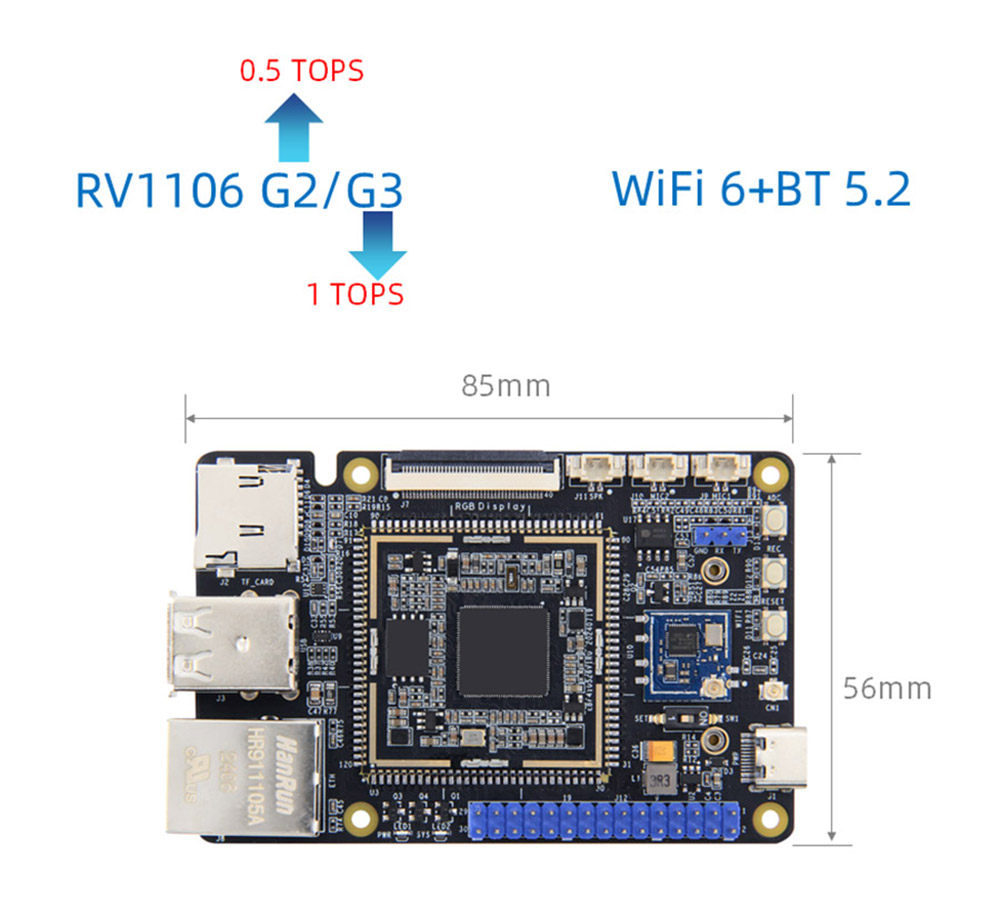

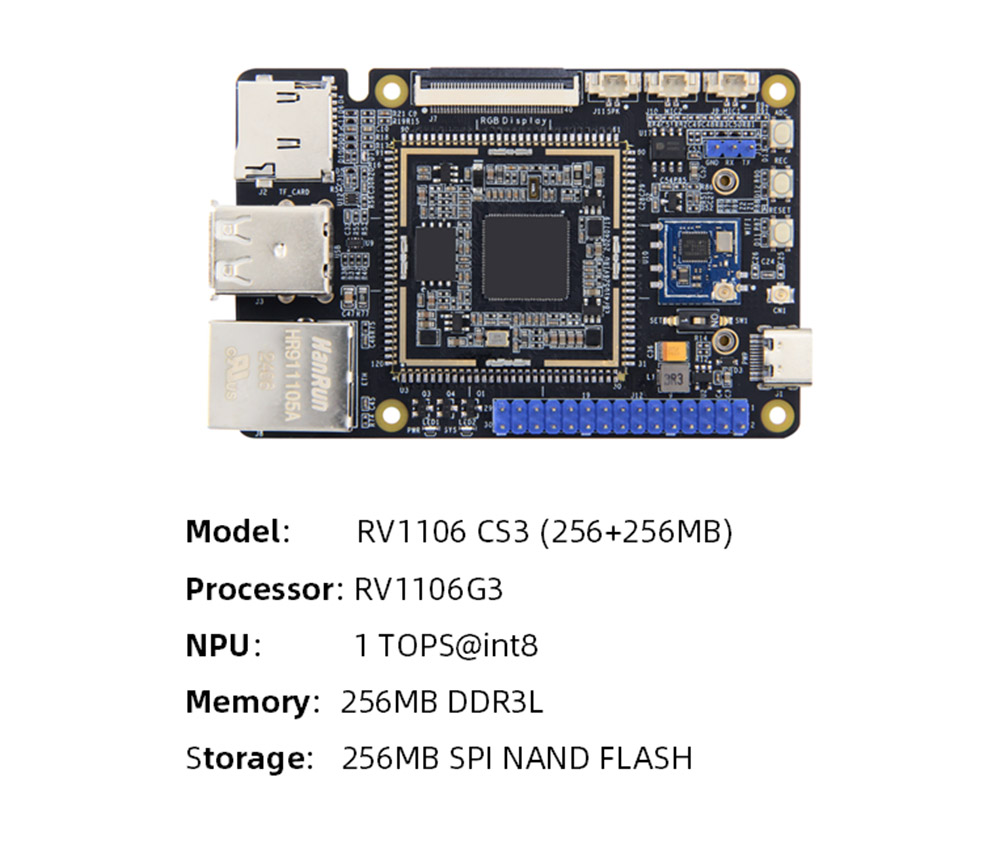

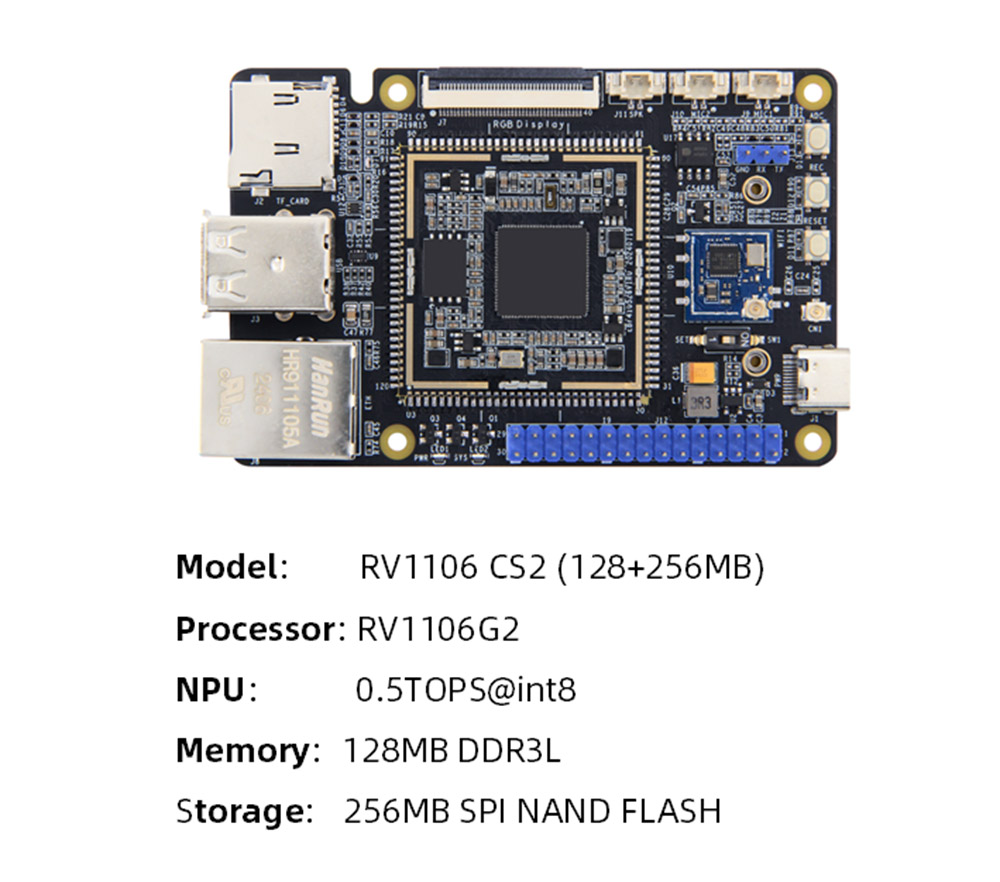

Одборот обезбедува две изборни конфигурации на меморија, со големина од само 56*85мм, мала и исклучителна, ниска потрошувачка на енергија и високи перформанси и лесно може да го изврши системот Linux.

Овозможува слика на системот BuildRoot, целосно податоци со отворен извор, документи за туториал, комплетен пакет за развој на возачот на SDK, PDF шематика и други ресурси за да се олесни употребата на корисниците и секундарниот развој.

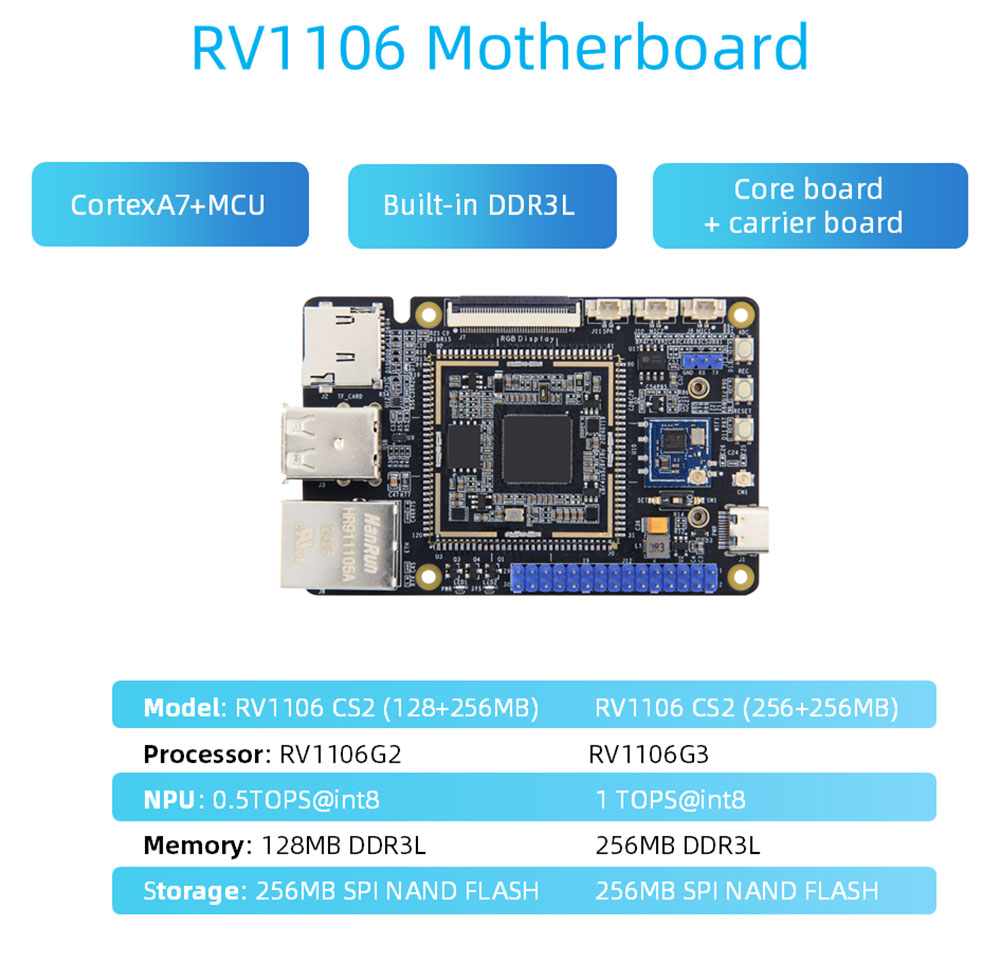

РВ1106 Спецификации за хардвер на матична плоча

 Процесорот: Главен чип: RV1106, Cortexa7+MCU

 Меморија: Вграден DDR3L, избор RV1106G2: 128MB/RV1106G3: 256MB

 Складирање: СПИ-nand блиц, капацитет: 256MB

 Компјутерска моќ на АИ: RV1106G2: 0,5tops@int8.rv1106g3: 1Tops@Int8

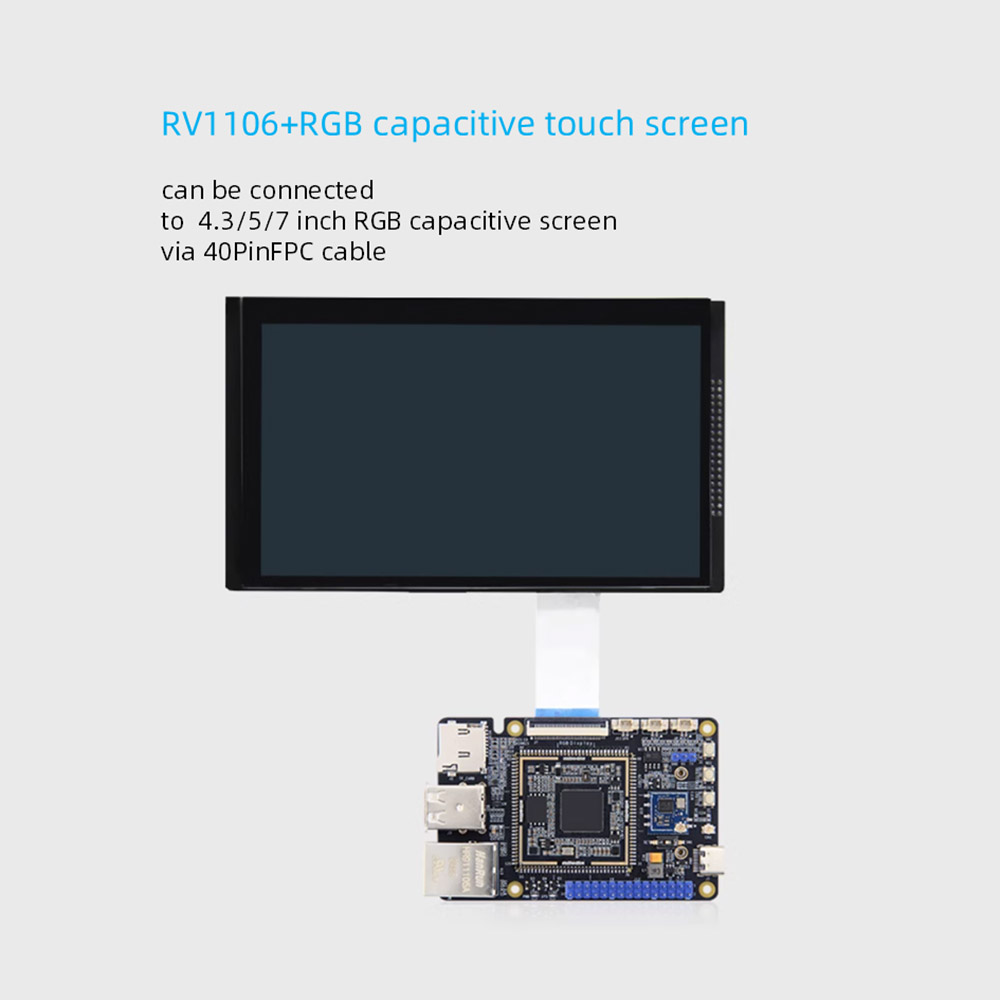

 Екран: 40PIN FPC интерфејс 0,5 mm растојание, тајминг на интерфејс 18bb ​​RGB, може директно да се поврзе со нашиот капацитивен екран на интерфејсот 4,3/5/7-инчен RGB преку FPC кабел

 Камера: Два влез на 2Lanes Mipicsi, единечен канал поддржува влез до 5M@30FPS, двоен канал поддржува до 1080p@30FPS Симултан влез

Interface Интерфејс за напојување: 5V@1A DC влез, интерфејс Тип-Ц, исто така може да се користи за да се изгори сликите

 Етернет: 100м Етернет порта*1, поддржува стапка на пренос на податоци 10/100Mbps

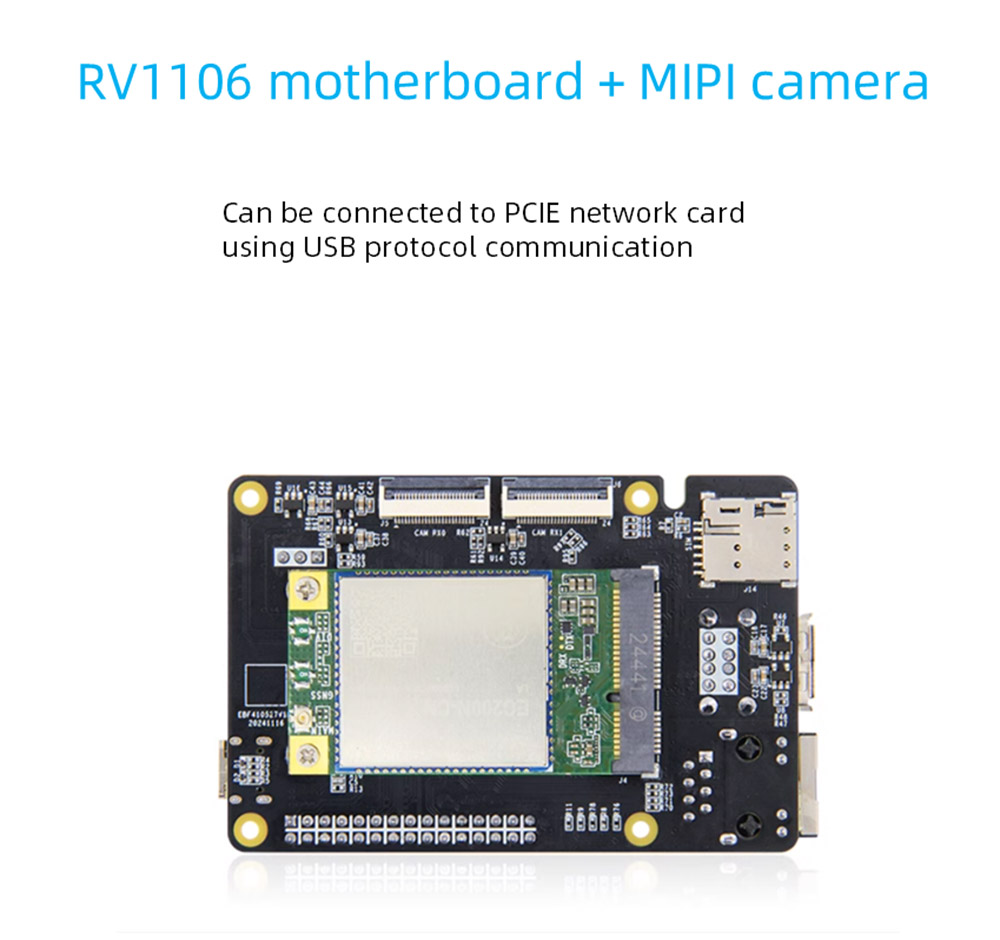

Interface PCLE Interface: Mini-PCLE интерфејс*1, може да ја поврзе мрежната картичка PCIE користејќи USB протокол комуникација

 SIM картичка: држач за SIM картичка*1, функцијата SIM картичка треба да се користи со 4G модул

 Топ на TF картичка: SD2.0 Интерфејс, поддржува до 512 GB, го поддржува системот за подигање на картички TF

 USB2.0: USB-интерфејс тип-А УСБ-домаќин*2

 USB-OTG: Домаќинот кога е префрлен на тип-А, уред кога се префрли на типот-Ц

 Прекинувач за избор

 WiFi+Bluetooth: Поддршка за одборот 2.4GWIFI6+BT5.2 BLE, Модел: AIC8800DL30

 IO интерфејс: PIN2.54 PIN Интерфејс, поддржува GPIO, SPI, I2C, UART, PWM функција

 Сериски порта за дебагирање: Стандарден параметар 115200-8-N-1

 Аудио: микрофон интерфејс*2, влез со двојна канална микрофон; Интерфејс на звучникот*1, репродукција на SPK со еден канал (лев канал)

 Копчиња: Копче за ресетирање*1; Копче за горење*1; Копче ADC*1

 ЛЕР: Индикатор за моќност*1; Индикатор на системот*1

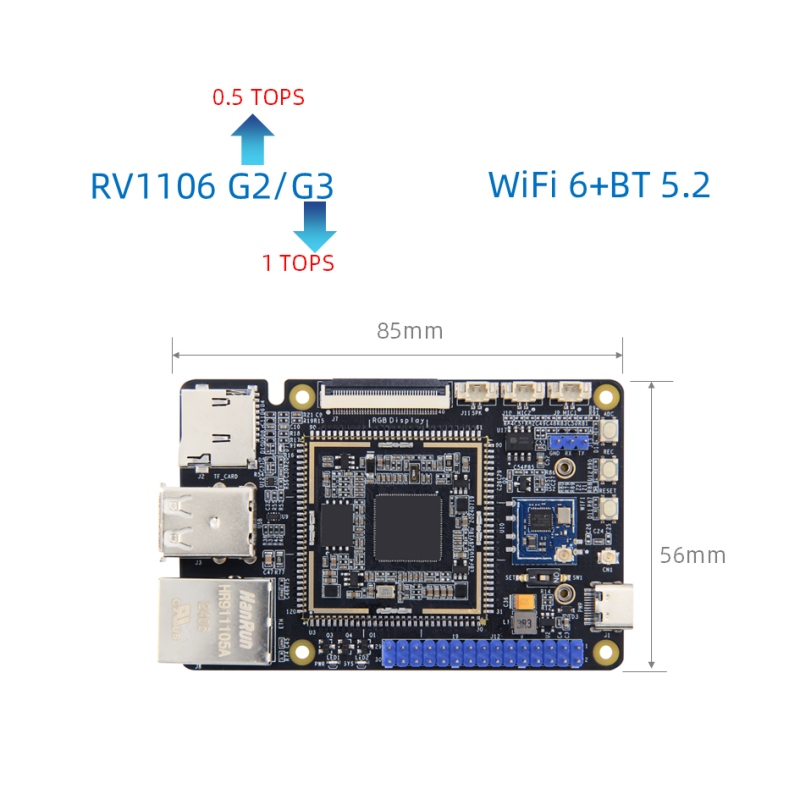

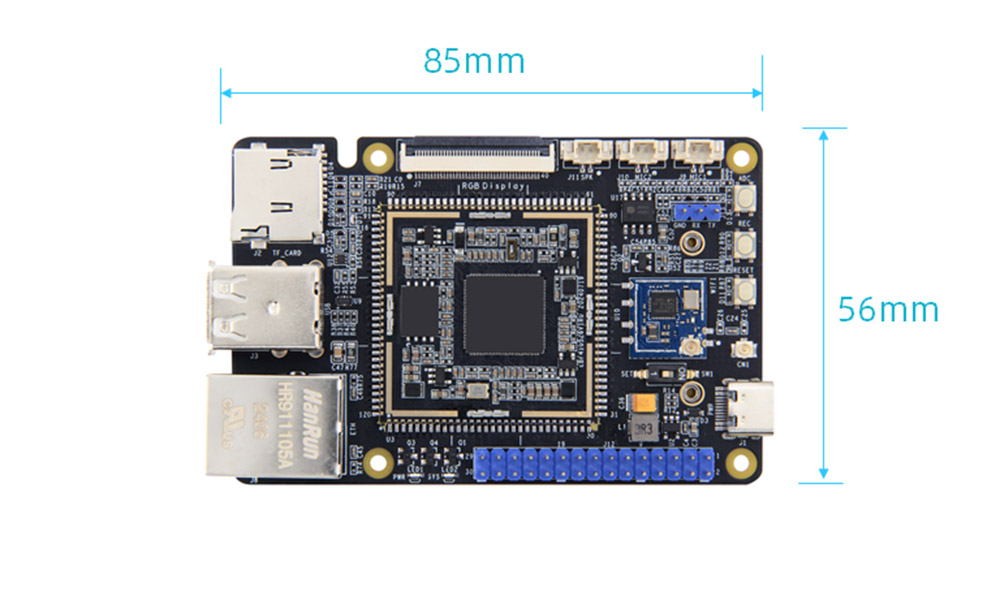

 Големина: 56*85мм

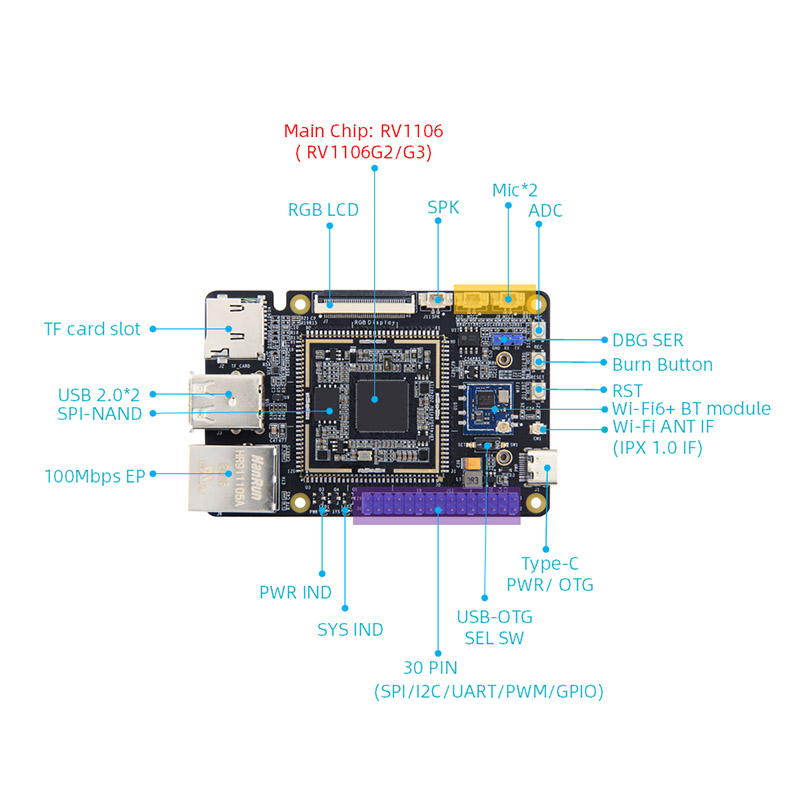

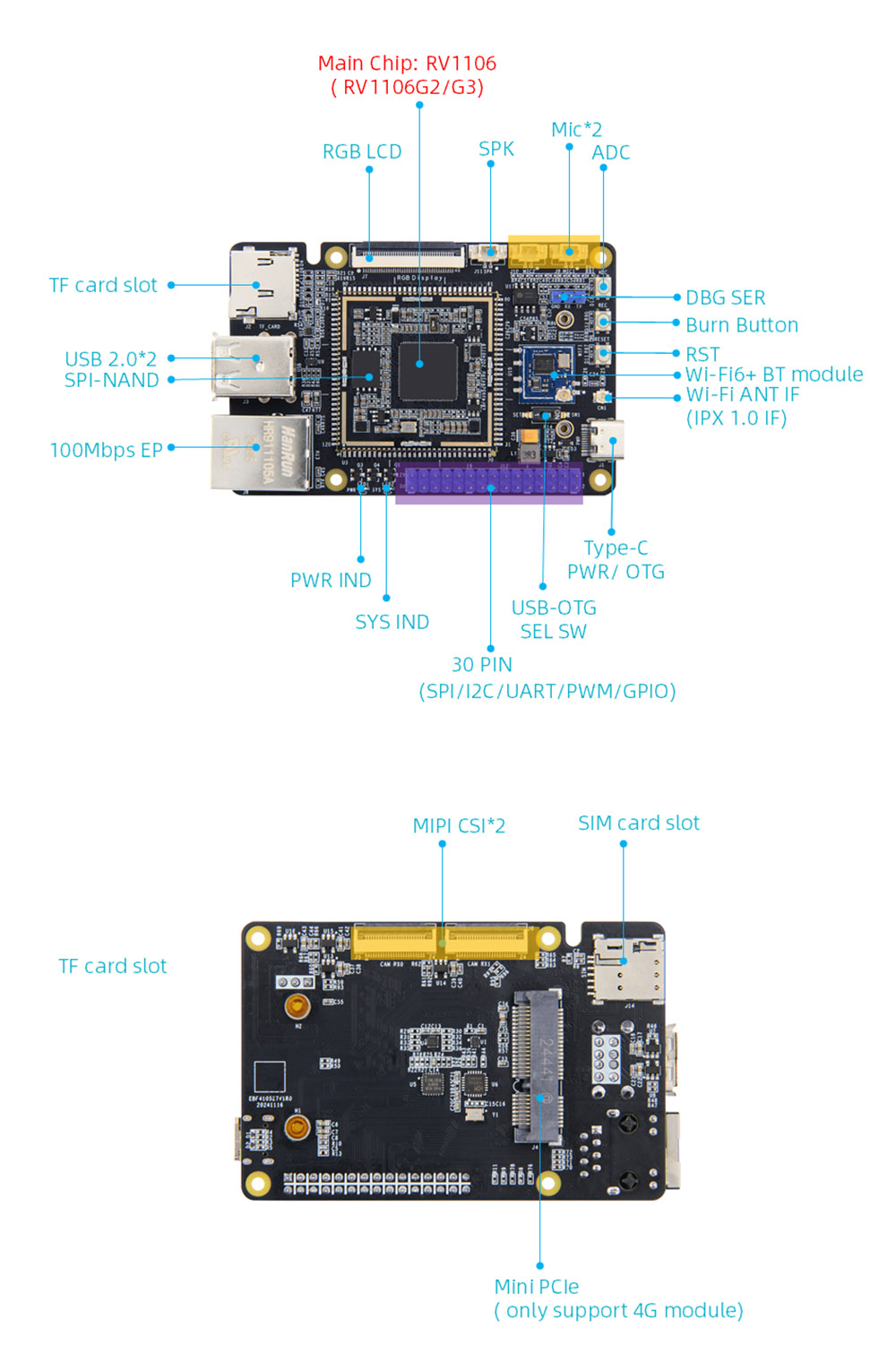

Појавување на основната табла е достапна

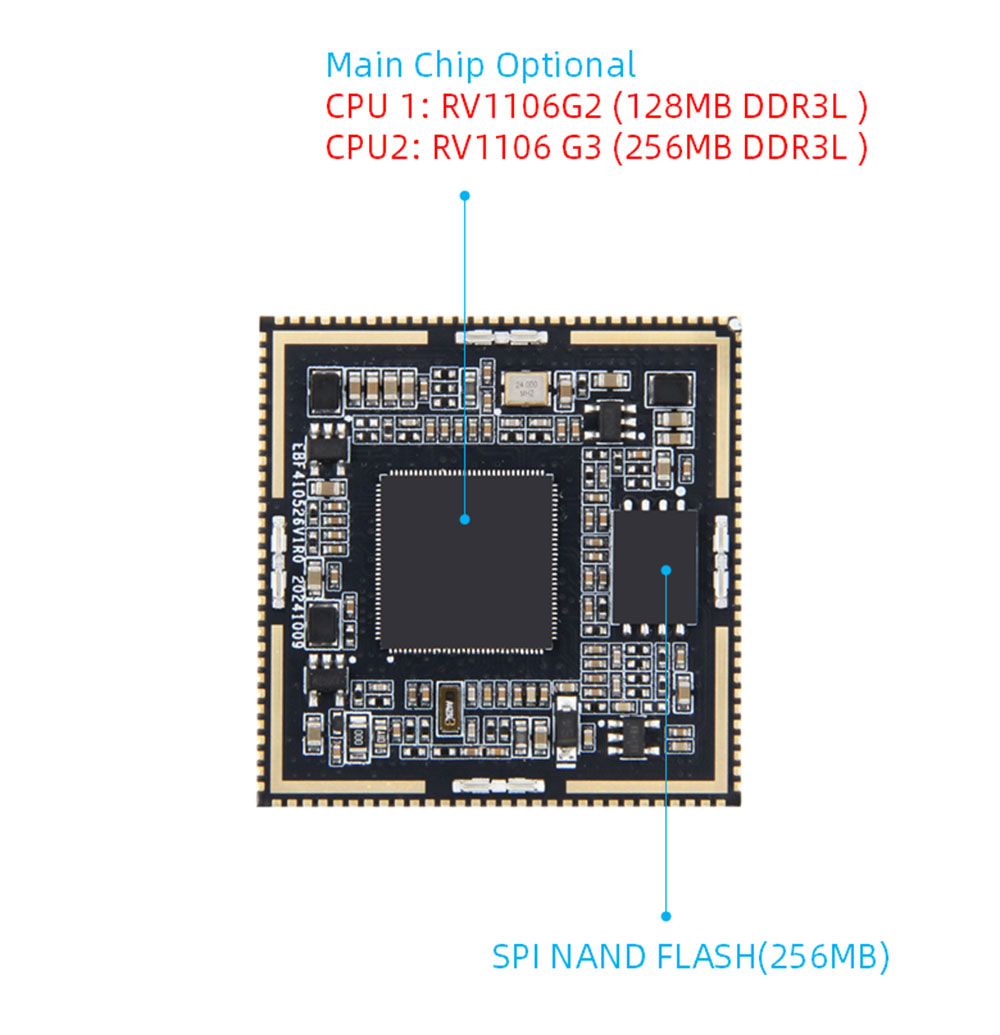

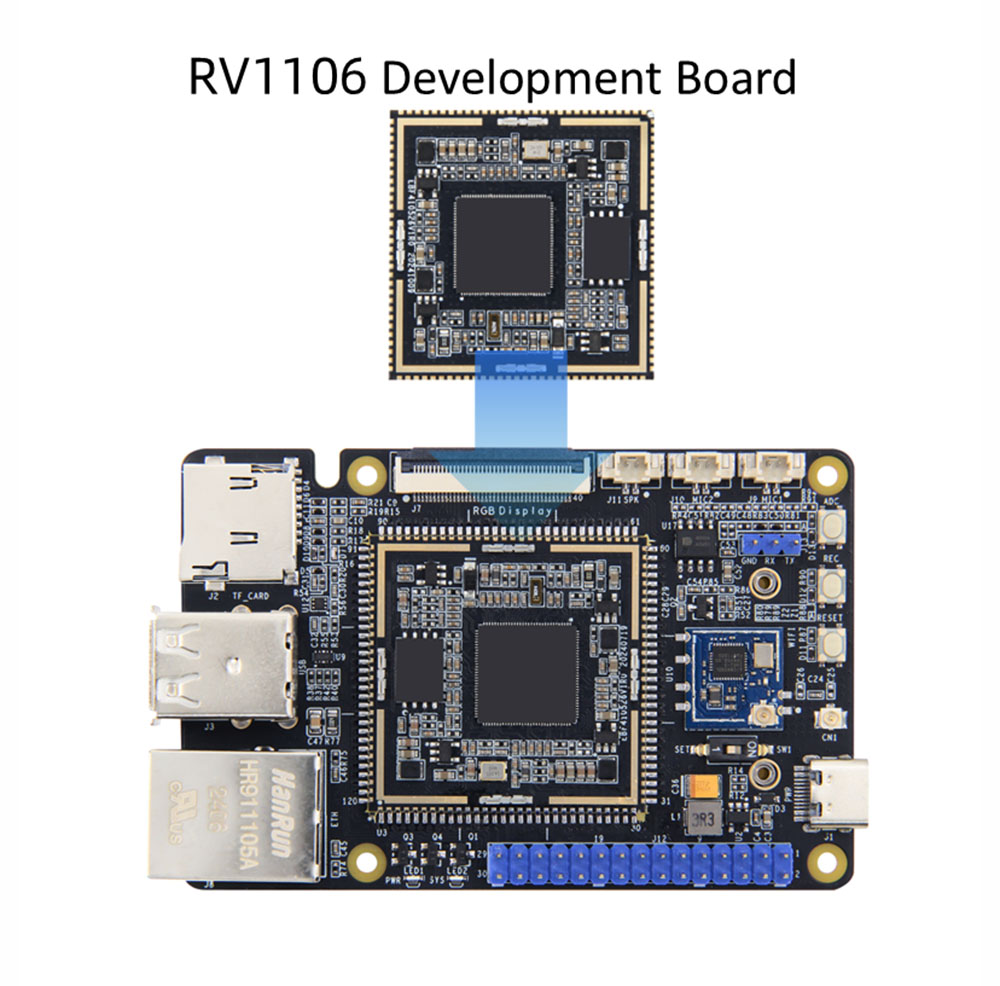

Конфигурација на хардвер на основни табли

 Процесорот: Главен чип: RV1106, Cortexa7+MCU

 Меморија: Вграден DDR3L, избор RV1106G2: 128MB/RV1106G3: 256MB

 Складирање: 256MB Spinand Flash

 Компјутерска моќ на АИ: RV1106G2: 0,5tops@int8, RV1106G3: 1TOPS@INT8

 Интерфејс: Освен Spinand Flash, 10 се целосно водени, вклучувајќи 84 GPIO, вклучувајќи 1 NPOR RESET PIN и 3 USB посветени иглички

 PCB: 4 слоја, дизајн на злато за потопување

 Големина: 35*35мм

Иглички за сигнал

 Мрежна порта: 1 100м Етернет

 Сериска порта: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Камера: 2

 JTag: 1

 ЛЦД: 1

Детали за таблата RV1106
