RV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плоча
  • RV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плочаRV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плоча
  • RV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плочаRV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плоча
  • RV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плочаRV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плоча
  • RV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плочаRV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плоча

RV1126 IP модулска плоча за камера Sony IMX415 335 307 PCB плоча

RV1126 IP плоча за модули за камера Sony IMX415 335 307 PCB плоча: Rockchip Thinkcore TC-RV1126 IPC 50 табла, чија големина е 50мм * 50мм, опремена со високи перформанси квалификациски АИ процесор за визија Rockchip RV1126.
IPC 50 Baord може да работи со многу сензори за камера, кога стандардно поддржува IMX307, IMX327, IMX335, IMX415, IMX334.

Испрати пребарување

Опис на производот

Рокчип RV1126 IP камера 50 табла

1.RV1126 IP Камера со модули одбор Sony IMX415 335 307 PCB плоча Вовед
Рокчип RV1126 IP камера 50 табла Thinkcore TC-RV1126 IPC 50 табла, чија големина е 50мм * 50мм, опремена со високи перформанси квалитетен кабел АИ процесор за визија Рокчип RV1126.

Ниско-потрошувачка AI процесор за визија RV1126, со 14nm процес на литографија и квалитетна 32-битна архитектура ARM Cortex-A7, интегрира NEON и FPU-фреквенцијата е до 1,5GHz. Поддржува FastBoot, TrustZone технологија и повеќе крипто мотори. Поддржува ISP2.0.

Рокчип RV1126 IP камера 50 табла дизајниран со 1GB ddr и 8GB eMMC блиц. Опремени се богати интерфејси, како што се MIPI CSI, MIPI DSI, етернет, USB домаќин, UART, RS485, I2C, POE, слот за TF картичка, аудио, задоволување на потребите на повеќе сценарија за употреба.

RV1126 IPC 50 Baord може да работи со многу сензори за камера, кога стандардно поддржуваат IMX307, IMX327, IMX335, IMX415, IMX334.
Основни табли на платформата со отворен код на Thinkcore и развојни табли. целосниот пакет решенија за услуги за прилагодување на хардвер и софтвер базирани на чорапите на Rockchip го поддржуваат дизајнерскиот процес на клиентот, од најраните развојни фази до успешното масовно производство.

Услуги за дизајн на табла
Изградба на прилагодена табла за превоз според барањата на клиентите
Интеграција на нашиот SoM во хардверот на крајниот корисник за намалување на трошоците и помал отпечаток и скратување на развојниот циклус

Услуги за развој на софтвер
Фирмвер, двигатели на уреди, BSP, Middleware
Пренесување во различни развојни средини
Интеграција до целната платформа

Услуги за производство
Набавка на компоненти
Се зголемува количината на производство
Прилагодено обележување
Целосни решенија со клуч-клуч

Вградено истражување и развој
Технологија
OS € „ОС на ниско ниво: Андроид и Линукс, за да се подигне хардверот на Гениатх
port € „Пренесување на возачот: За прилагоден хардвер, градење хардвер што работи на ниво на оперативен систем
Security € „Безбедност и автентична алатка: За да се осигурате дека хардверот работи на правилен начин

2.RV1126 IP плоча за модули за камера Sony IMX415 335 307 PCB плоча параметар (спецификација)


3.RV1126 IP модул за камера одбор Sony IMX415 335 307 PCB плоча Функција и апликација
Рокчип RV1126 IP камера 50 табла ги има следниве карактеристики:
Опремен со четири-јадрен, со ниска моќност и високи перформанси AI процесор за визија RV1126, вграден НПУ, со компјутерска моќност од 2.0Tops;
Со намалување на бучавата на повеќе нивоа, HDR технологија со 3 рамки, поддршка 4K H.264/[email protected] и способности за кодирање и декодирање на повеќе канали на видео;

СПЦ

Рокчип RV1126

RAM меморија

DDR3,32 Bit,1GB

ROM -от

8GB eMMC

НПУ

1.5TOPS, Поддржува RKNN, поддржува INT8/ INT16. Има силна компатибилност со моделот на мрежата, може да ја реализира конверзијата

на најчесто користените рамковни модели на ВИ, на пример:

Тензорски проток/MXNet/PyTorch/Caffe/...

Сензор

2 групи MIPI CSI (или LVDS/под LVDS). Поддржува 14M интернет провајдер 2.0 со HDR со 3 рамки (базирана на линија/базирана на рамка/DCG)



CSI

4 лента MIPI CSI поддржува [email protected],мокуларен 14 милиони, двоглед 5 милиони@30fps

Етернет

Етернет 10/100/1000Mbps ја поддржува функцијата MDIX

USB

OTG*1,USB домаќин*1

МИЦ

Поддржува МИЦ

Сензор за светлина

опција(ССП ноќно сензорирање функцијаï¼

Лесно полнење

Поддржува бела светлина/IR инфрацрвена светлина

КЛУЧНО

Ресетирај клуч

Дебагирање

Дебагирање uart TTL 3pin и USB otg

RTC

Поддржува RTC, со RTC батерија

СПК

3W Тип Д PA

WIFI

IEEE 802.11b/g/n

GPIO

Неколку GPIO

Сензорски натпревар

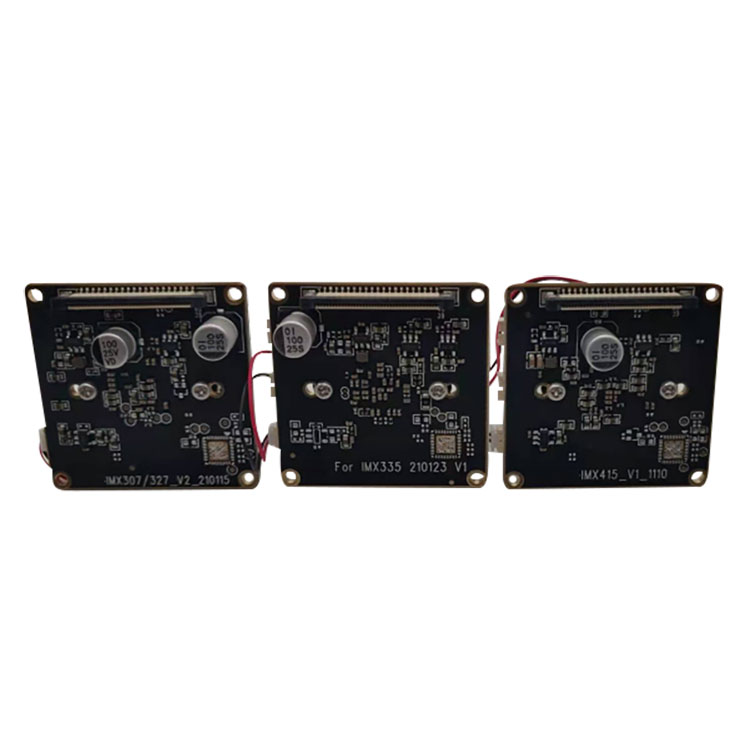

IMX307/327,IMX335,IMX415,IMX334,GC2053,SC200AI,GC2093

Апликации

за паметна безбедност, паметна IP камера, препознавање лице, препознавање гестови


Сценарио за апликација
Рокчип RV1126 е широко користен за препознавање на лице, препознавање гестови, контрола на пристап до портата, паметна безбедност, паметна IP камера, паметно bвонче/peвонче, терминали за самопослужување, паметни финансии, паметна конструкција, паметни патувања и други индустрии. Кога TC-RV1126 IP Camera 50 Board е многу добра за паметна безбедност, паметна IP камера, препознавање лице, препознавање гестови.



4.RV1126 IP модул за камера одбор Sony IMX415 335 307 Плочка со табли за детали

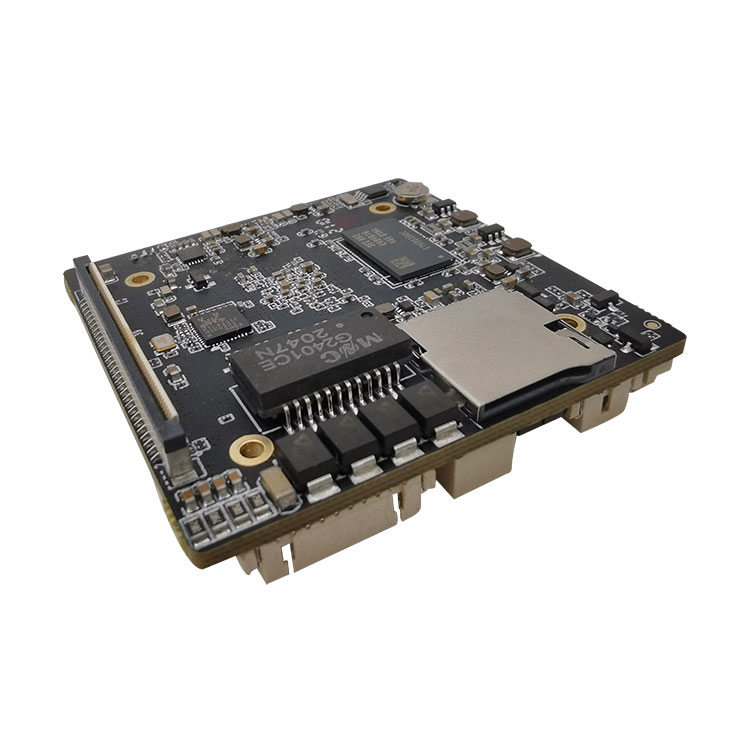

TC-RV1126 IP камера 50 Табла за дупка за печат Преден поглед



TC-RV1126 AI Основна табла за дупка за печат Преден поглед




Етернет:MDI0+, MDI0-, MDI1+, MDI1-, MDI2+, MDI2-, MDI3+, MDI3-, LED1, LED2

Штафета секогаш на јавниот исклучување

OTG USB:DP, DM, 5V

USB Host:DP, DM, 5V

Пополнување на светлина: бело+, бело-, IR+, IR-, 5V, GND, сензор за светлина ADC,3V3

RTC моќност: GND, 3V3

Uart I2C:5V, I2C5_SDA, UART0_TX, UART0_RX, UART0_CTSN,

UART0_RTSN, UART4_RX, UART4_TX, I2C5_SCL, GND

Audio:Audio Out+, Audio Out-, LINE_OUTP, GND, МИЦP, Reset, Factory, 3V3

Дебагирање Com:GND, TX, RX

Антена: WIFI слот за антена (WIFI,RTL8189)

Моќност 12V:12V-, 12V+

POE: проверете со шематски дизајн

MIPI CSI X 2 SPI 12V Излезете со шематски дизајн

TF: слот за TF

Забелешки : проверете со шематски дизајн за да дознаете повеќе за овие интерфејси.

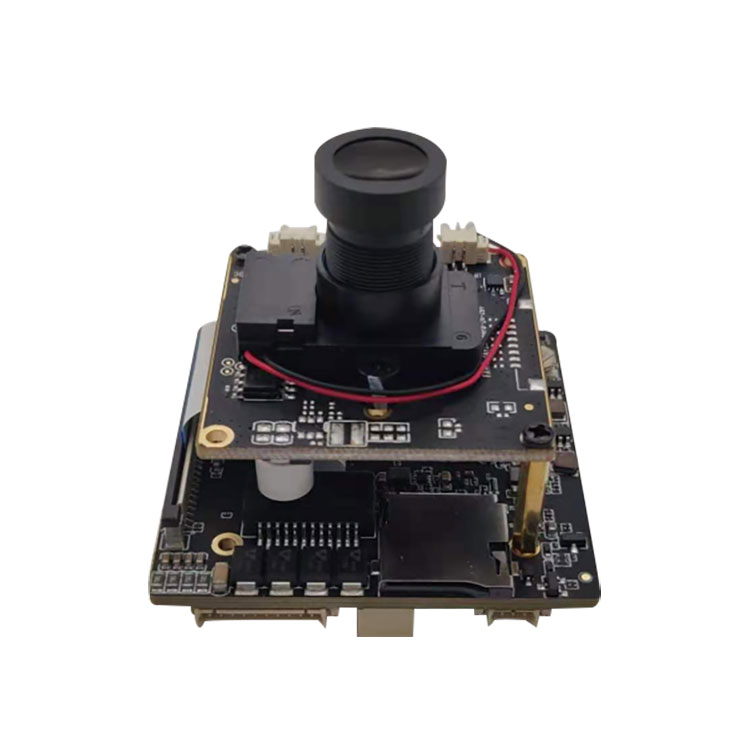

1.1ПИК 50 Изглед на табла



5.RV1126 IP Камера на модул одбор Sony IMX415 335 307 PCB Board Qualification
Производствениот погон има увезени линии за автоматско поставување на Јамаха, селективно лемење на бранови на германски Еса, инспекција на паста за лемење 3D-SPI, AOI, рентген, станица за преработка на BGA и друга опрема, и има проток на процес и строго управување со контрола на квалитетот. Обезбедете сигурност и стабилност на основната табла.



6. Испорака, испорака и сервирање
Платформите на АРМ што моментално ги лансираше нашата компанија вклучуваат решенија RK (Rockchip) и Allwinner. Решенијата за РК вклучуваат RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Решенијата Allwinner вклучуваат A64; формите на производи вклучуваат основни табли, табли за развој, матични плочи за индустриска контрола, интегрирани табли за индустриска контрола и целосни производи. Широко се користи во комерцијални дисплеи, рекламни машини, мониторинг на згради, терминал на возила, интелигентна идентификација, интелигентен терминал за ИОТ, АИ, Аиот, индустрија, финансии, аеродром, царина, полиција, болница, паметни домови, едукација, потрошувачка електроника итн.
Основни табли на платформата со отворен код на Thinkcore и развојни табли. целосниот пакет решенија за услуги за прилагодување на хардвер и софтвер базирани на чорапите на Rockchip го поддржуваат дизајнерскиот процес на клиентот, од најраните развојни фази до успешното масовно производство.

Услуги за дизајн на табла
Изградба на прилагодена табла за превоз според барањата на клиентите
Интеграција на нашиот SoM во хардверот на крајниот корисник за намалување на трошоците и помал отпечаток и скратување на развојниот циклус

Услуги за развој на софтвер
Фирмвер, двигатели на уреди, BSP, Middleware
Пренесување во различни развојни средини
Интеграција до целната платформа

Услуги за производство
Набавка на компоненти
Се зголемува количината на производство
Прилагодено обележување
Целосни решенија со клуч-клуч

Вградено истражување и развој
Технологија
OS € „ОС на ниско ниво: Андроид и Линукс, за да се подигне хардверот на Гениатх
port € „Пренесување на возачот: За прилагоден хардвер, градење хардвер што работи на ниво на оперативен систем
Security € „Безбедност и автентична алатка: За да се осигурате дека хардверот работи на правилен начин

Информации за софтвер и хардвер
Основната табла обезбедува шематски дијаграми и дијаграми за битови број, долната табла за развој обезбедува хардверски информации како што се изворни датотеки со ПХБ, софтверски пакет СДК со отворен код, кориснички прирачници, документи со водичи, закрпи за отстранување грешки итн.

7. Најчесто поставувани прашања
1. Дали имате поддршка? Каква техничка поддршка постои?
Одговор на Thinkcore: Ние обезбедуваме изворен код, шематски дијаграм и технички прирачник за таблата за развој на основната табла.
Да, техничка поддршка, можете да поставувате прашања преку е -пошта или форуми.

Опсегот на техничка поддршка
1. Разберете кои софтверски и хардверски ресурси се обезбедени на развојната табла
2. Како да се извршуваат обезбедените тест програми и примери за да се направи развојната табла да работи нормално
3. Како да го преземете и програмирате системот за ажурирање
4. Определете дали има дефект. Следниве прашања не се во рамките на техничката поддршка, се обезбедуваат само технички дискусии
â‘´. Како да се разбере и измени изворниот код, само-расклопување и имитација на плочки
⑵µ. Како да се состави и трансплантира оперативниот систем
⑶. Проблеми со кои се среќаваат корисниците при само-развој, односно проблеми со прилагодување на корисникот
Забелешка: Ние го дефинираме „прилагодување“ на следниов начин: Со цел да ги реализираат сопствените потреби, корисниците сами ги дизајнираат, изработуваат или менуваат сите програмски кодови и опрема.

2. Дали може да прифатите нарачки?
Thinkcore одговори:
Услуги што ги нудиме: 1. Прилагодување на системот; 2. Кроење на системот; 3. Возете развој; 4. Надградба на фирмверот; 5. Хардверски шематски дизајн; 6. Распоред на ПХБ; 7. Надградба на системот; 8. Изградба на развојна средина; 9. Метод за дебагирање на апликацијата; 10. Метод на тестирање. 11. Повеќе прилагодени услугиâ ”

3. На кои детали треба да се обрне внимание кога се користи таблата со android core?
Секој производ, по одреден период на употреба, ќе има некои мали проблеми од овој или оној вид. Се разбира, андроид основната табла не е исклучок, но ако го одржувате и користите правилно, обрнете внимание на деталите и многу проблеми може да се решат. Обично обрнете внимание на малку детали, може да си донесете многу погодност! Верувам дека дефинитивно ќе бидете подготвени да се обидете. На

Пред с, кога ја користите таблата со основни андроид, треба да обрнете внимание на опсегот на напон што секој интерфејс може да го прифати. Во исто време, осигурајте го совпаѓањето на конекторот и позитивните и негативните насоки.

Второ, поставувањето и транспортот на таблата со основни андроид е исто така многу важно. Треба да се стави во сува средина со ниска влажност. Во исто време, неопходно е да се обрне внимание на антистатичките мерки. На овој начин, таблата со основни андроид нема да се оштети. Ова може да ја избегне корозијата на таблата со основни андроид поради висока влажност.


Трето, внатрешните делови на таблата со основни андроид се релативно кревки, и силното тепање или притисок може да предизвика оштетување на внатрешните компоненти на таблата со андроид јадро или свиткување на ПХБ. и така. Обидете се да не дозволите андроид -таблата да биде погодена од тврди предмети за време на употребата

4. Колку видови пакети се генерално достапни за основните табли вградени во АРМ?
Вградената основна табла на ARM е електронска матична плоча која ги пакува и ги опфаќа основните функции на компјутер или таблет. Повеќето основни плочи вградени во АРМ интегрираат процесор, уреди за складирање и иглички, кои се поврзани со потпорниот план преку иглички за да се реализира системски чип во одредено поле. Луѓето честопати го нарекуваат таков систем микро-компјутер со еден чип, но треба попрецизно да се нарече вградена развојна платформа.

Бидејќи основниот одбор ги интегрира вообичаените функции на јадрото, тој има разноврсност дека основната табла може да прилагоди различни разновидни планови, што во голема мера ја подобрува развојната ефикасност на матичната плоча. Бидејќи основната табла вградена во АРМ е одделена како независен модул, исто така ја намалува тешкотијата за развој, ја зголемува сигурноста, стабилноста и одржливоста на системот, го забрзува времето на пазарот, професионалните технички услуги и ги оптимизира трошоците за производот. Губење на флексибилност.

Трите главни карактеристики на основниот одбор на ARM се: ниска потрошувачка на енергија и силни функции, 16-битна/32-битна/64-битна двојна серија на инструкции и бројни партнери. Мала големина, мала потрошувачка на енергија, ниска цена, високи перформанси; поддршка двоен инструкциски пакет Thumb (16-битна)/ARM (32-битна), компатибилен со 8-битни/16-битни уреди; се користат голем број регистри, а брзината на извршување на инструкцијата е побрза; Повеќето операции со податоци се завршуваат во регистри; режимот за адресирање е флексибилен и едноставен, а ефикасноста на извршување е висока; должината на наставата е фиксна.

Серијата на нуклеарна технологија АМР, вградени производи од основни плочи, добро ги користат овие предности на платформата АРМ. Компоненти Процесорот на процесорот е најважниот дел од основната табла, која е составена од аритметичка единица и контролер. Ако основната табла RK3399 споредува компјутер со личност, тогаш процесорот е неговото срце, и неговата важна улога може да се види од ова. Без разлика каков вид на процесорот, неговата внатрешна структура може да се сумира на три дела: контролна единица, логичка единица и единица за складирање.

Овие три дела се координираат едни со други за да се анализира, процени, пресмета и контролира координираната работа на различни делови од компјутерот.

Меморија Меморијата е компонента која се користи за чување програми и податоци. За компјутер, само со меморија може да има мемориска функција за да обезбеди нормална работа. Постојат многу видови складирање, кои можат да се поделат на главно складирање и помошно складирање според нивната употреба. Главното складирање се нарекува и внатрешно складирање (наречено меморија), а дополнителното складирање се нарекува и надворешно складирање (наречено надворешно складирање). Надворешното складирање е обично магнетни медиуми или оптички дискови, како што се хард дискови, флопи дискови, ленти, ЦД -а, итн., Кои можат долго време да складираат информации и не се потпираат на електрична енергија за складирање информации, туку управувано од механички компоненти, брзината е многу побавна од онаа на процесорот.

Меморијата се однесува на компонентата за складирање на матичната плоча. Тоа е компонентата со која процесорот директно комуницира и ја користи за складирање податоци. Ги зачувува податоците и програмите што се користат во моментов (односно во извршување). Неговата физичка суштина е една или повеќе групи. Интегрирано коло со влезни и излезни податоци и функции за складирање податоци. Меморијата се користи само за привремено складирање на програми и податоци. Откако ќе се исклучи напојувањето или има прекин во напојувањето, програмите и податоците во него ќе бидат изгубени.

Постојат три опции за поврзување помеѓу основната табла и долната плоча: конектор од табла до табла, златен прст и дупка за печат. Доколку се усвои решението за конектор од табла на табла, предноста е: лесно приклучување и исклучување. Но, постојат следниве недостатоци: 1. Лоши сеизмички перформанси. Приклучокот од табла до табла лесно се олабавува со вибрации, што ќе ја ограничи примената на основната плоча во автомобилските производи. Со цел да се поправи основната плоча, може да се користат методи како што се испуштање лепак, навртување, лемење бакарна жица, инсталирање пластични клипови и свиткување на заштитниот капак. Сепак, секој од нив ќе открие многу недостатоци за време на масовното производство, што резултира со зголемување на стапката на дефект.

2. Не може да се користи за тенки и лесни производи. Растојанието помеѓу основната плоча и долната плоча, исто така, се зголеми на најмалку 5 мм, и таквата основна плоча не може да се користи за развој на тенки и лесни производи.

3. Работата со вклучување најверојатно ќе предизвика внатрешна штета на PCBA. Областа на основната табла е многу голема. Кога ја вадиме основната плоча, прво мораме со сила да ја подигнеме едната страна, а потоа да ја извлечеме другата страна. Во овој процес, деформацијата на основната плоча на ПХБ е неизбежна, што може да доведе до заварување. Внатрешни повреди како што се пукање на точка. Пукнати споеви за лемење нема да предизвикаат проблеми на краток рок, но при долготрајна употреба, тие постепено може да станат слабо контактирани поради вибрации, оксидација и други причини, формирајќи отворено коло и предизвикувајќи дефект на системот.

4. Неисправната стапка на масовно производство на лепенка е висока. Конектори од табла со стотици пина се многу долги, а ќе се акумулираат мали грешки помеѓу конекторот и ПХБ. Во фазата на лемење на повраќање за време на масовно производство, внатрешниот стрес се генерира помеѓу ПХБ и конекторот, и овој внатрешен стрес понекогаш ја повлекува и деформира ПХБ.

5. Тешкотија во тестирањето за време на масовно производство. Дури и ако се користи приклучок од табла со табла од 0,8 мм, сепак е невозможно директно да се контактира конекторот со напрсто, што носи тешкотии во дизајнот и производството на тестот. Иако нема непремостливи тешкотии, сите тешкотии на крајот ќе се манифестираат како зголемување на трошоците, а волната мора да потекнува од овците.

Ако се донесе решение за златниот прст, предностите се: 1. Многу е погодно да се приклучи и исклучи. 2. Цената на технологијата за златни прсти е многу ниска во масовното производство.

Недостатоците се: 1. Бидејќи делот од златниот прст треба да се позлати со злато, цената на процесот на златниот прст е многу скапа кога излезот е низок. Процесот на производство на евтината фабрика за ПХБ не е доволно добар. Има многу проблеми со таблите и квалитетот на производот не може да се гарантира. 2. Не може да се користи за тенки и лесни производи како конектори од табла до табла. 3. На долната табла му е потребен висококвалитетен слот за графичка картичка за преносни компјутери, што ја зголемува цената на производот.

Доколку се усвои шемата за дупки за печат, недостатоците се: 1. Тешко е да се расклопат. 2. Областа на основната плоча е преголема и постои ризик од деформација по лемење со повратна струја, и може да биде потребно рачно лемење до долната плоча. Сите недостатоци на првите две шеми повеќе не постојат.

5. Дали ќе ми го кажете времето за испорака на основната табла?
Thinkcore одговори: Мали серии примероци на нарачки, ако има залихи, плаќањето ќе биде испратено во рок од три дена. Големи количини на нарачки или нарачани нарачки може да се испратат во рок од 35 дена во нормални околности
