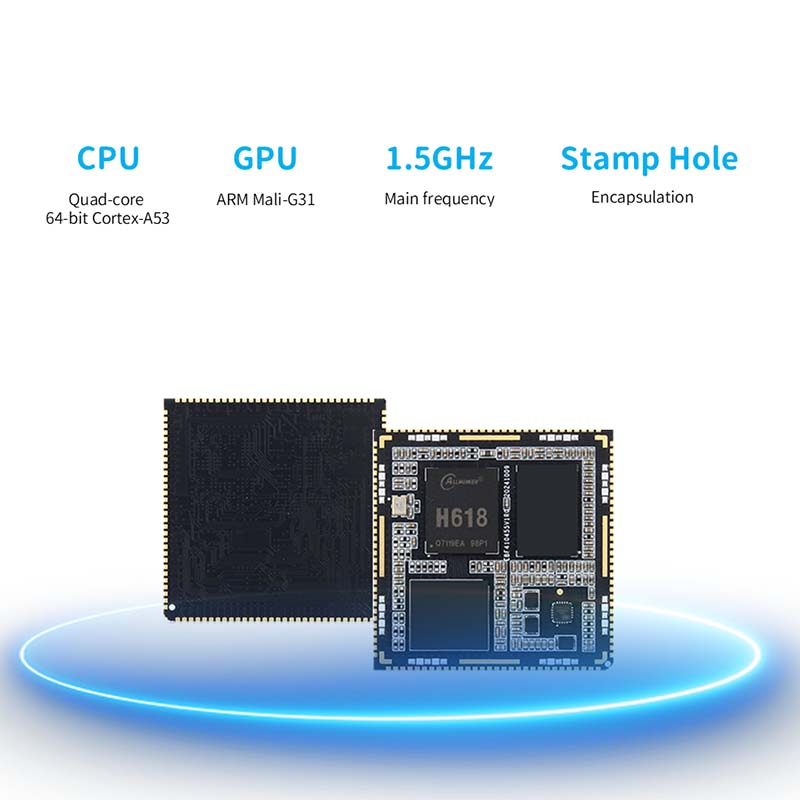

Allwinner H618 Core Board

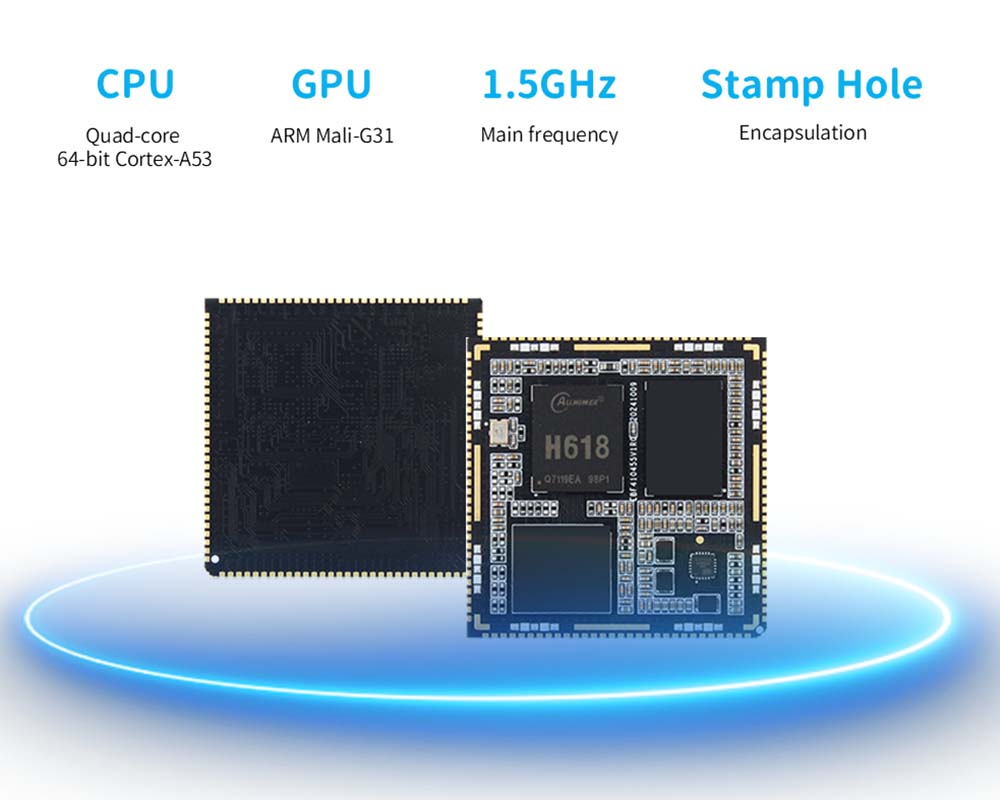

● Оваа основна табла за дупки за печат А1 (TP-A1CS) го користи Allwinner H618 како главен чип, 64-битен квад-јасен кортекс-A53 процесор, главна фреквенција 1.5GHz, интегрирана Mali-G31GPU, со богато аудио и видео интерфејси, може широко да се користи во ТВ-кутии, паметни скрини и други полиња.

● Поддржува кодирање и декодирање на повеќе формати на видео, поддржува до 8K@24FPS H.265 декодирање и 4K@25FPS H.264 кодирање, и поддржува до 4K@60FPS HDMI излез на приказ.

● Обезбедува две опции за меморија и складирање, меморија LPDDR4 Факултативно 2 GB/4GB, складирање EMMC 3 опции 8 GB/32 GB.

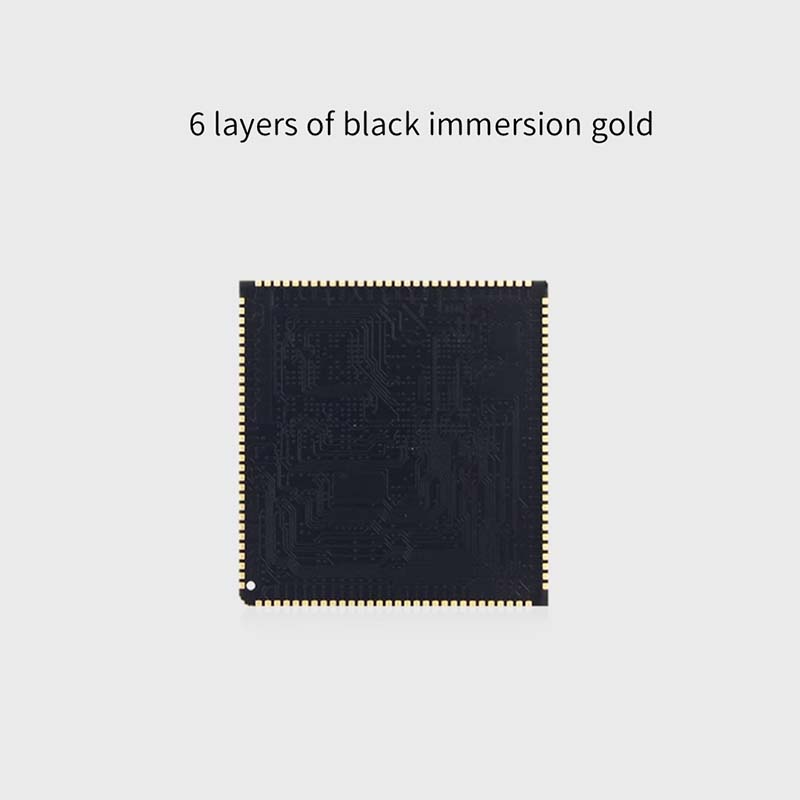

● Усвојување на дизајн на интерфејс за печати, таблата е само 40*40мм во големина, мала и исклучителна, со 6 слоја на црно злато за потопување. Покрај DDR, EMMC Bus, LRADC, I0 е целосно издвоен

● Периферниот интерфејс е богат, а основната табла води USB OTG/домаќин, I2CSPI, PWM, I2S, HDMI, UART и други интерфејси преку конекција на дупки за печат.

● Официјално ги поддржува мејнстрим Андроид ТВ, дебаин, Убунту, оперативните системи, и може да се примени на повеќе од 6 различни околини за апликација.

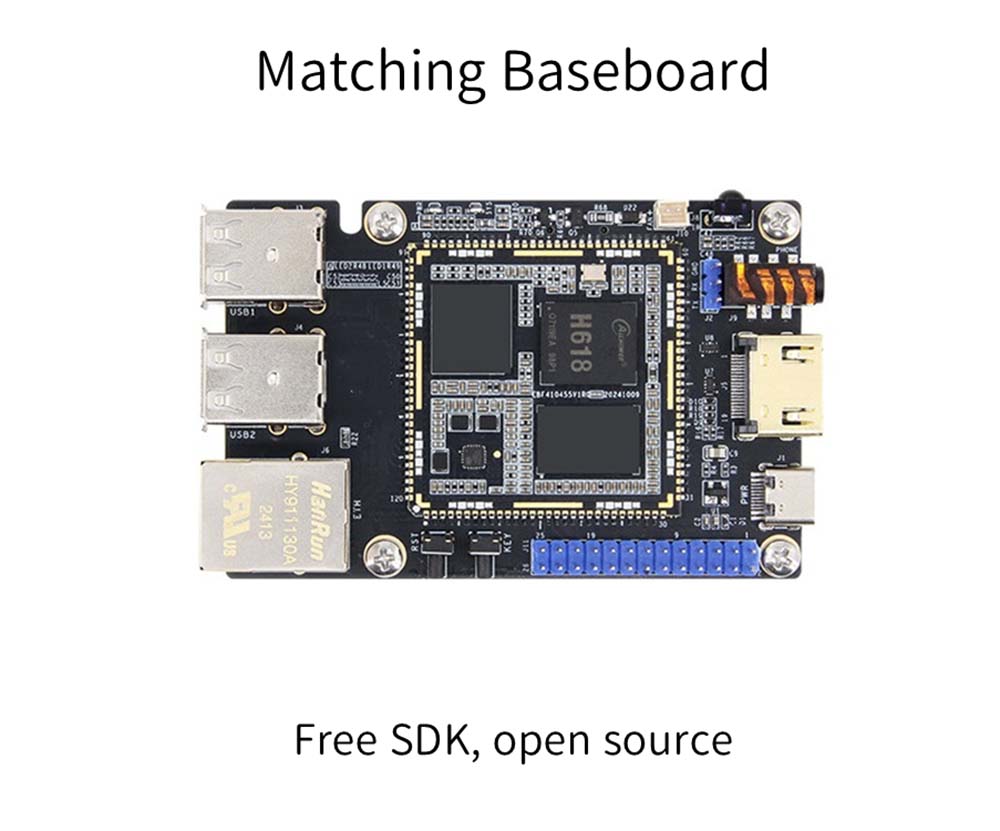

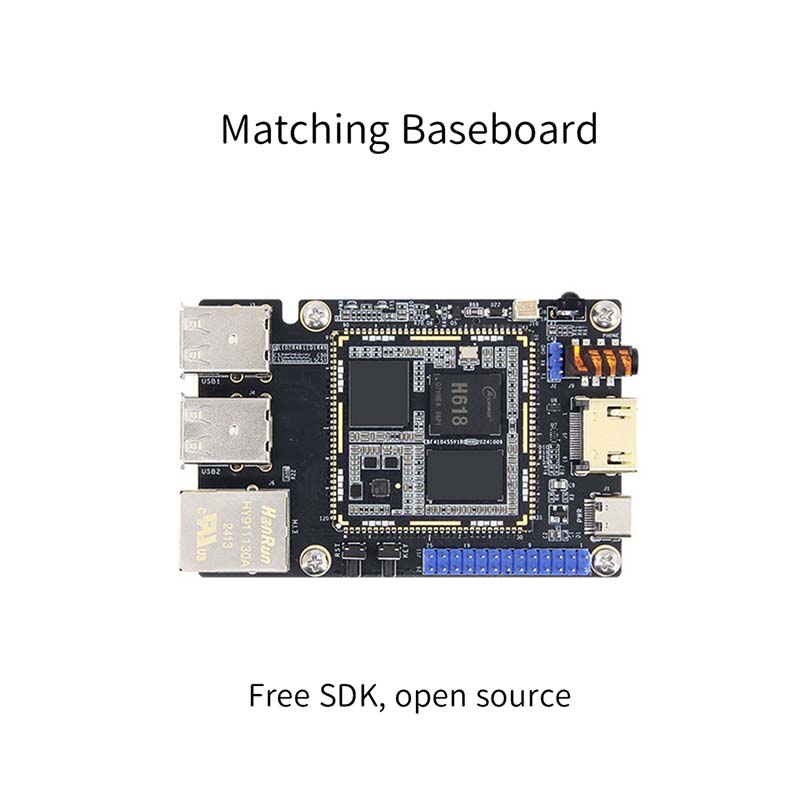

● Совпаѓање на Wildfire Luban CAT A110 Целосна табла обезбедува упатства и комплети за развој на возачот на SDK, а информациите се целосно со отворен извор, што е погодно за корисниците да користат и секундарниот развој.

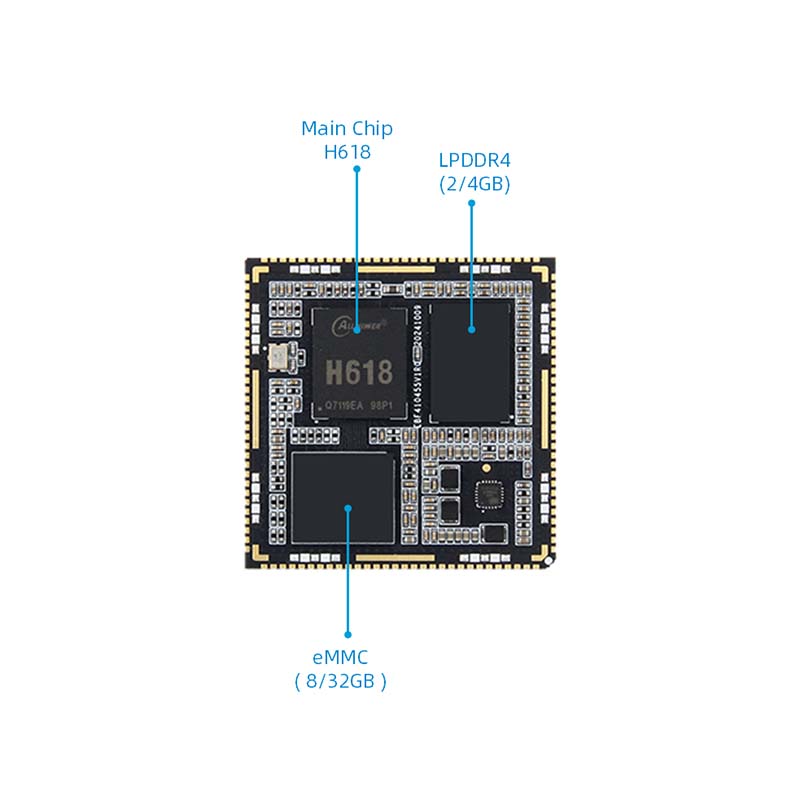

H618 Параметри на основната табла

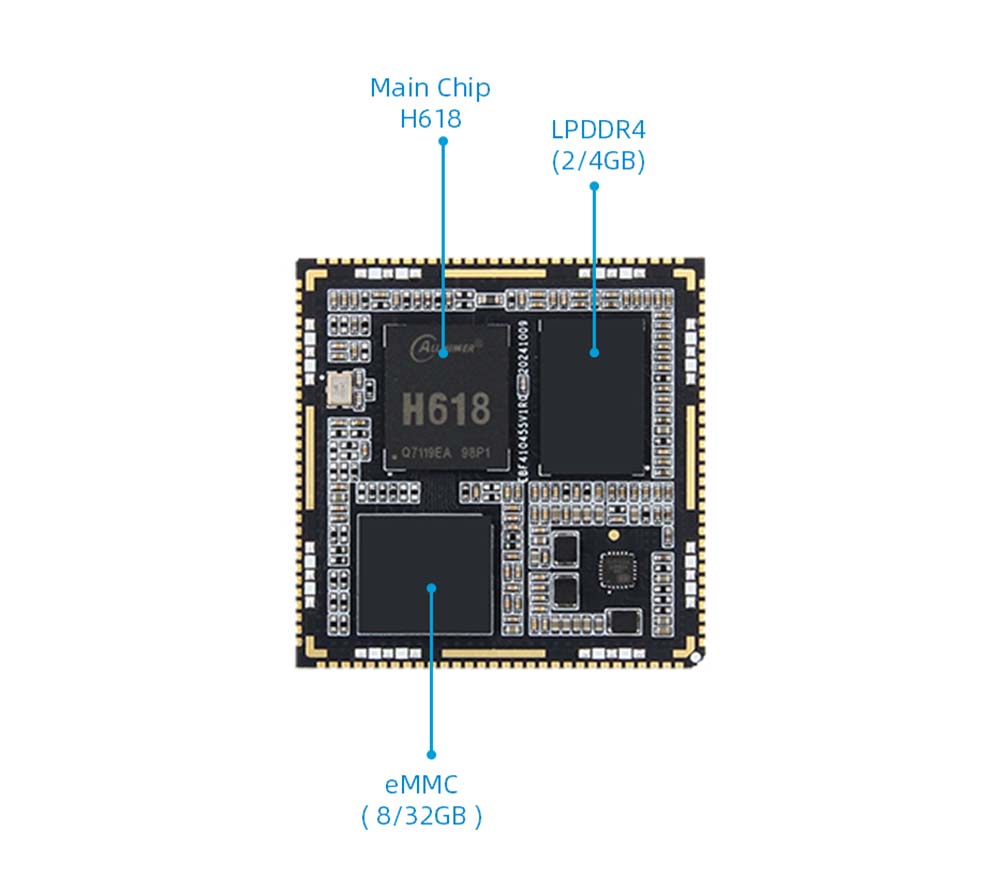

● Главен чип: Allwinner H618

● Процесорот: 4-јадрен 64-битен кортекс-A53

● COPP: ARM Malizo-G31

● Меморија: одборот LPDDR4, 2/4 GB

● Складирање: EMMC, 8/32 GB, го поддржува системот за подигање на EMMC

● Интерфејс: Покрај DDR, EMMC Bus, LRADC, 10 целосни предности, вклучувајќи GPI088, вклучувајќи 8 USB посветен, 1 AP Reset Reset Pin, 1 Bluetooth Enable, 1 WiFi Enable, 1 FEL копче

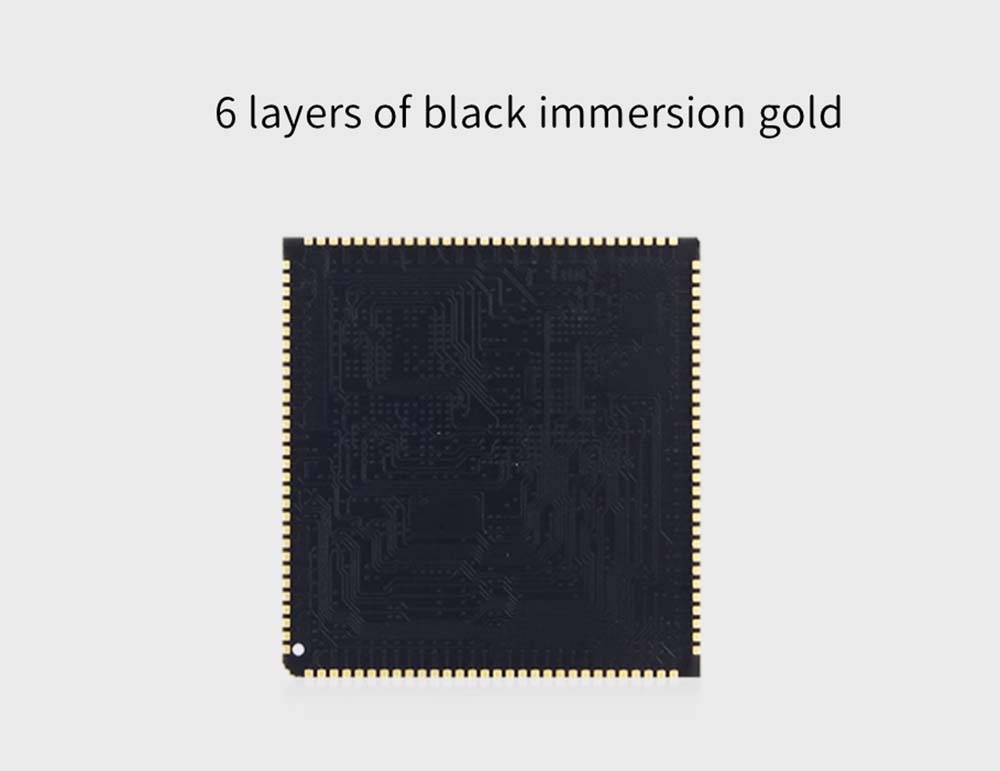

● PCB: 6 слоја, дизајн на злато за потопување

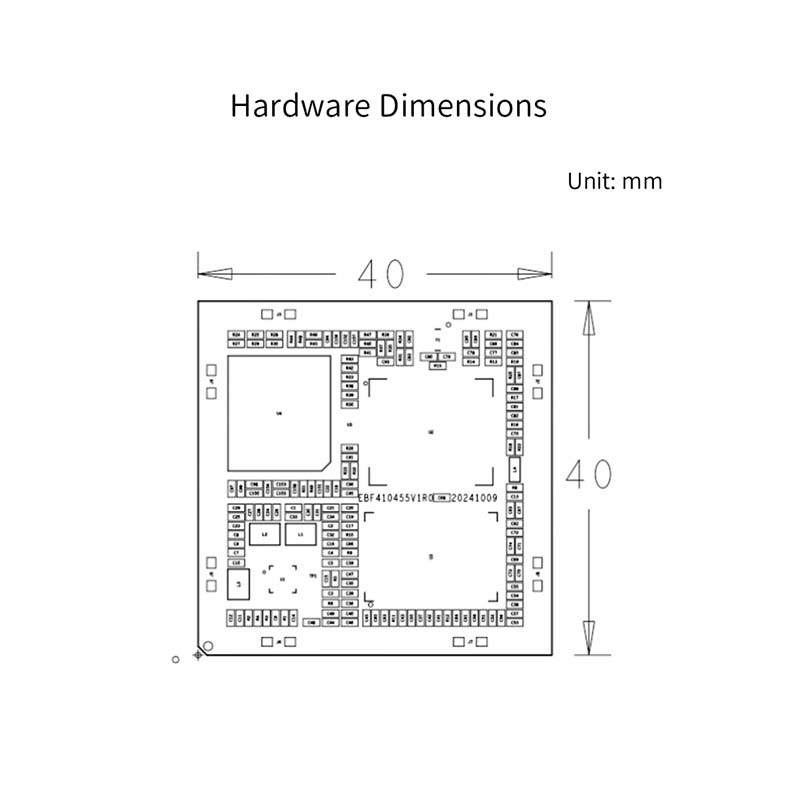

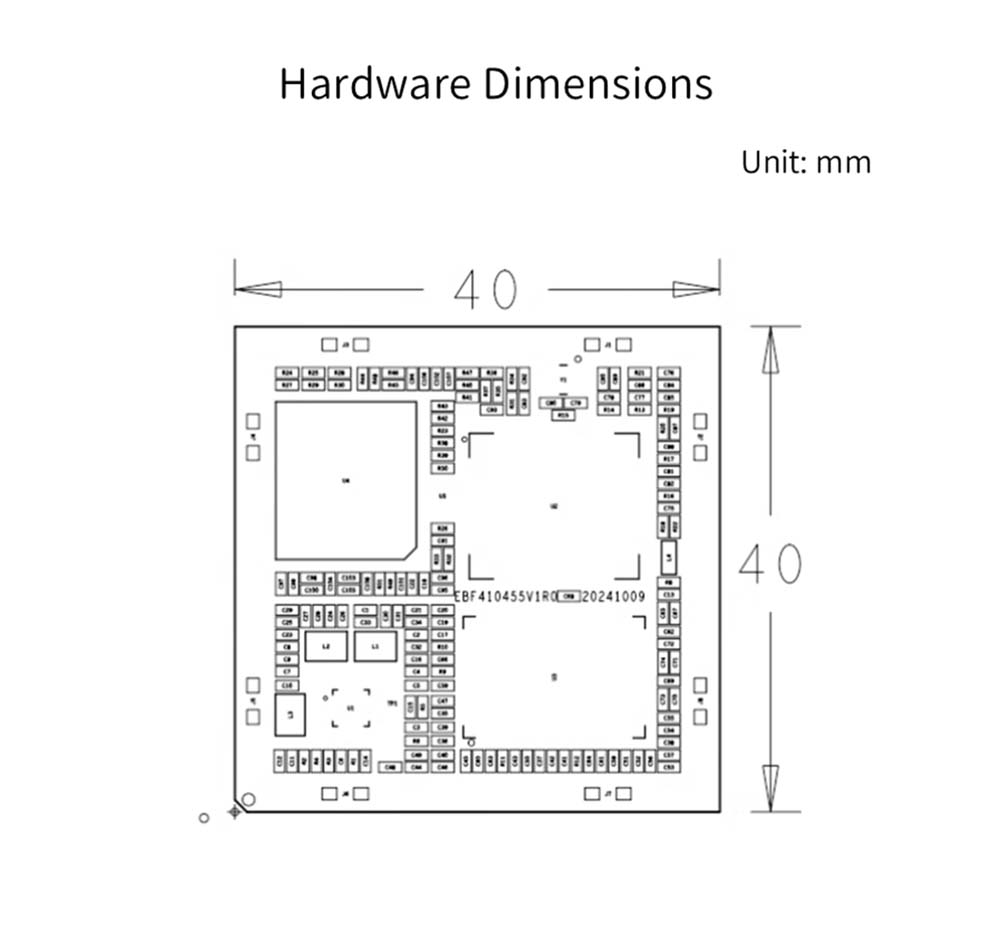

● Големина: 40*40мм

Интерфејс на сигнал

● Мрежа порт: 1 Гигабит Етернет

● JTAG: 1

● Аудио: 1, лево и десно канали

● Сериско пристаниште: 6

● 12c: 5

● SPI: 2

● PWM: 4

● 12 -ти: 3

● USB OTG: 1

● УСБ -домаќин: 3

● HDMI: 1

● SD: 1

Појавување на таблата е достапна

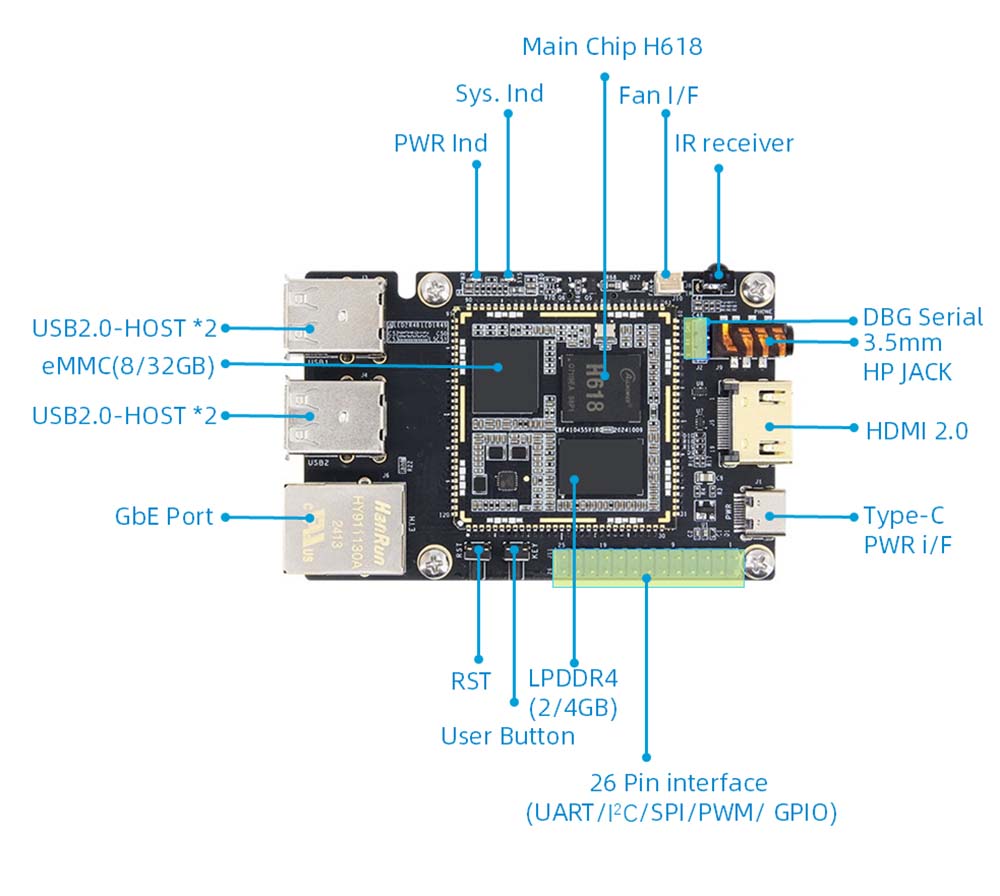

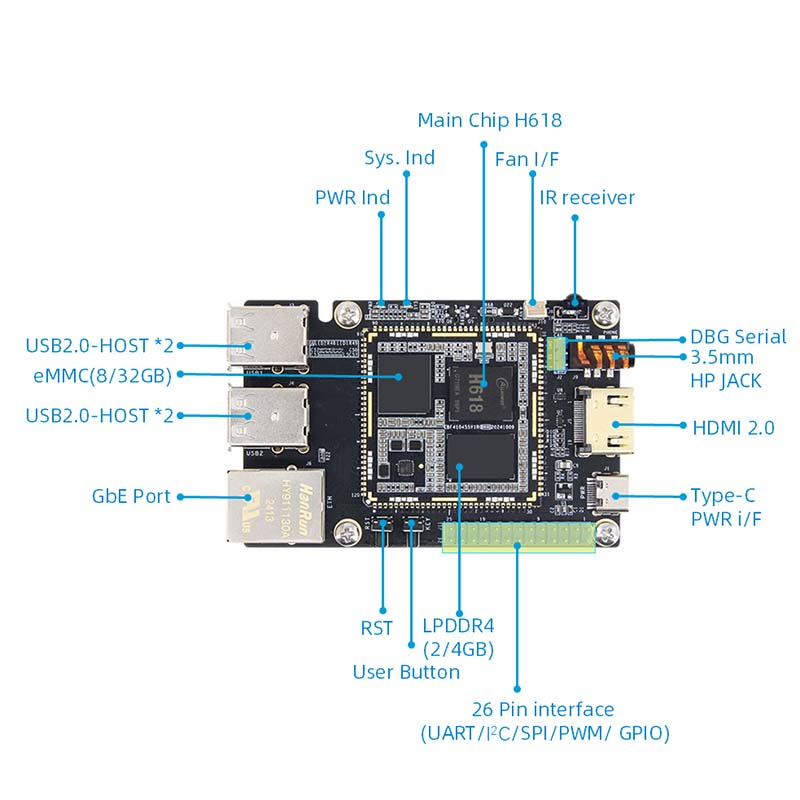

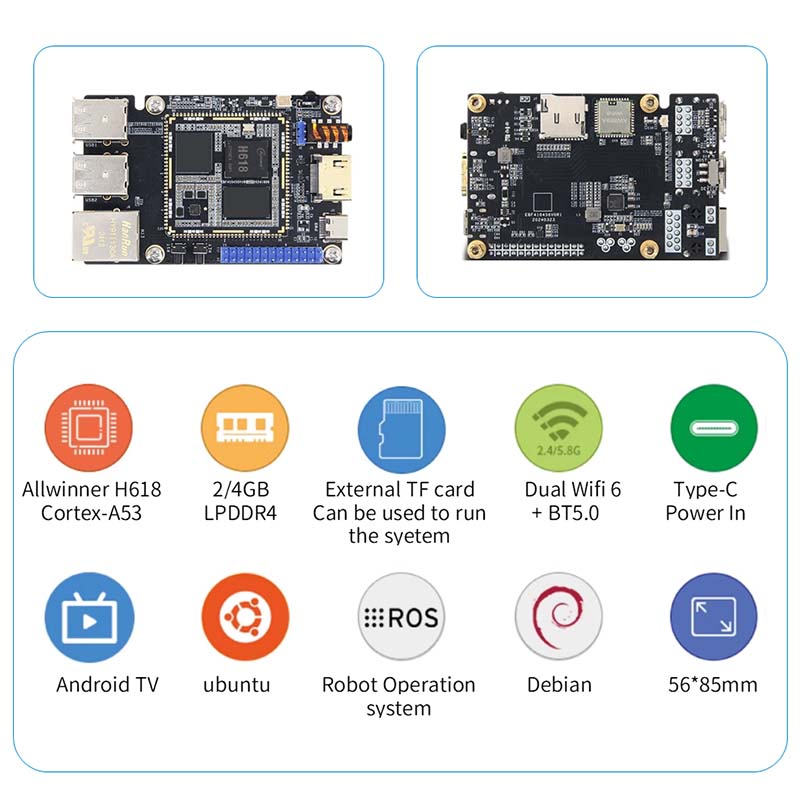

H618 Параметри на хардверска матична плоча

1. процесор: Главен чип: Allwinner H618, 4-јадрен 64-битен кортекс-A53

2. Гуу: ММ Г31 МП2

3. Меморија: на одборот LPDDR4, 2/4 GB

4. Складирање: ЕММЦ, 8/32 GB, го поддржува системот за подигање на ЕММЦ

5. Интерфејс за напојување: 5V@3A DC влез, интерфејс Тип-Ц, исто така може да се користи за да се изгори сликите

6. Y Ethernet: 10/1 100/1000m Адаптивна порта за етернет

7. usb2.0: USB-интерфејс тип-А USB-домаќин*4

8.

9. HDMI: HDMI2.0 Интерфејс на екранот*1, поддржува 1920x1080@60FPS под системот Linux и 4096x2160@60FPS под Android TV System

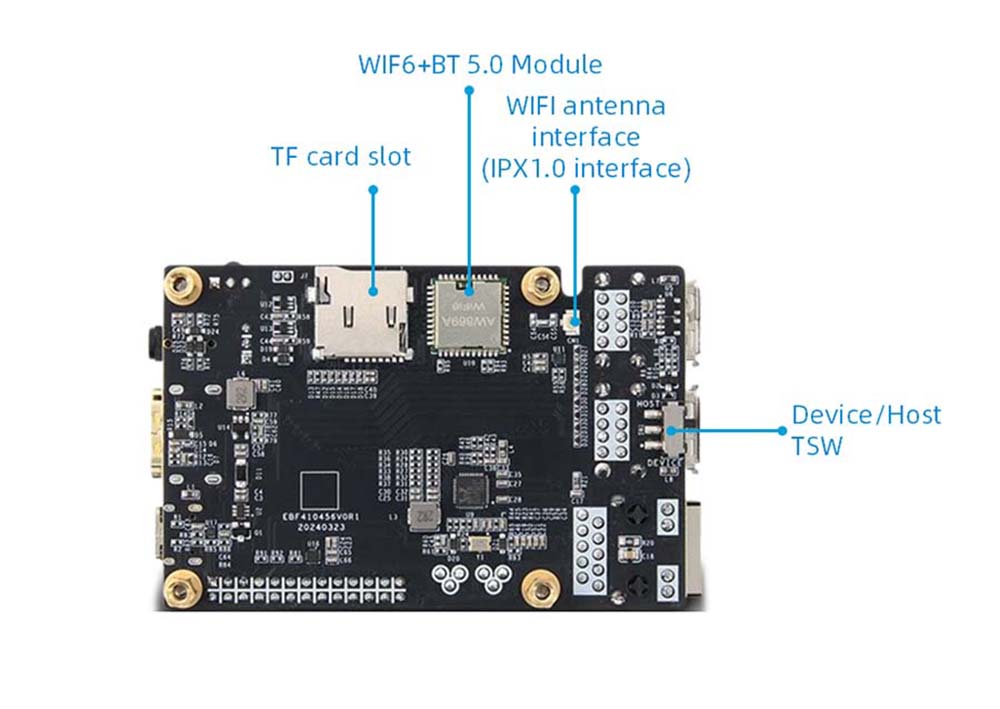

10. WiFi+Bluetooth: Поддршка за одборот 2.4G/5.8g Dual-Band WiFi6+BLE5.0, Модел: AW869A

11. Држач на картичката TF: SD3.0 Интерфејс, поддржува до 512 GB, го поддржува системот за подигање на картички TF

12. I0 Интерфејс: 26 пински 2.54 пински интерфејс, поддржува GPIO, SPI, I2C, UART, PWM функции

13. Сериски порта за дебагирање: Стандарден параметар 115200-8-N-1

14. Аудио: 3,5мм интерфејс за слушалки*1;

15. Копче: Копче за ресетирање*1, копче за корисник*1

16. ЛЕР: Индикатор за моќност*1; Индикатор на системот “1

17. Инфрацрвен приемник: Поддршка за инфрацрвена функција за далечински управувач

18. Интерфејс на вентилаторот: Поддршка за инсталација на 5V вентилатор за дисипација на топлина

19. Големина: 56*85мм
