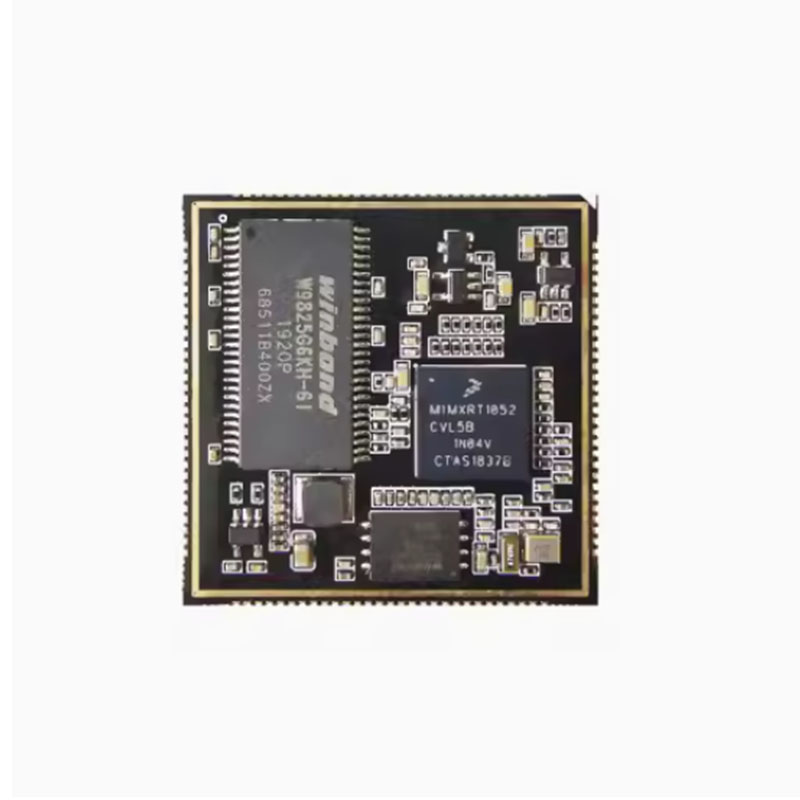

NXP I.MX RT1052 Основна табла

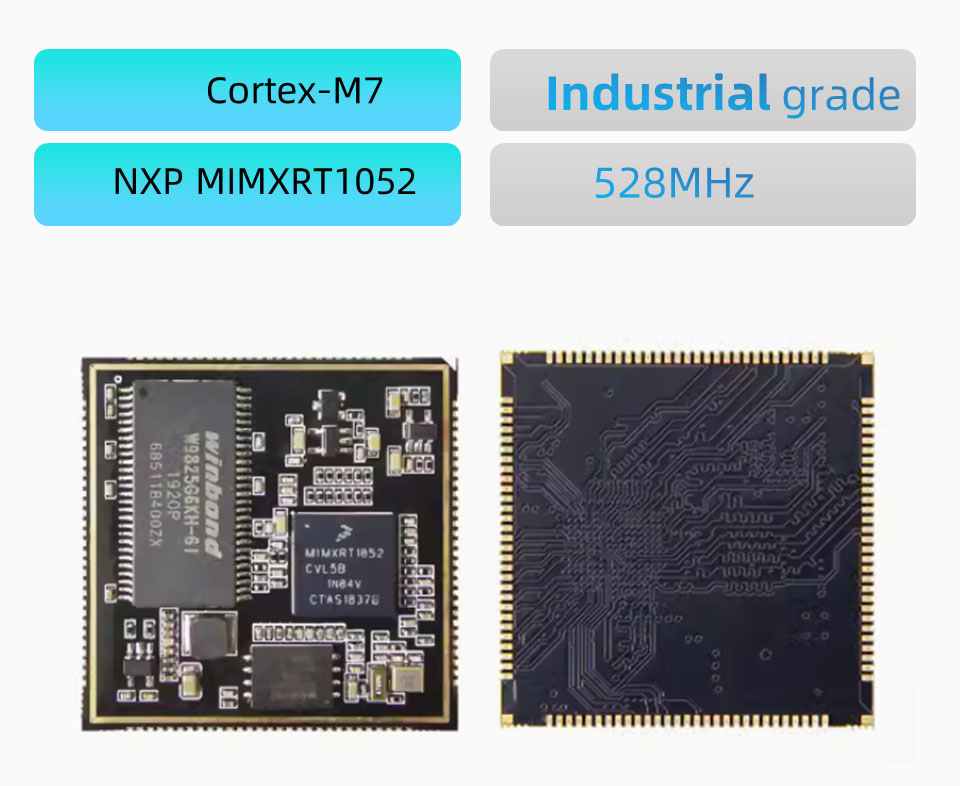

● Оваа основна табла RT1052 S2 е дизајнирана врз основа на процесорот NXP MIMXRT1052CVL5B.

● Компонентите на целата табла се изработени од материјали од индустриско одделение.

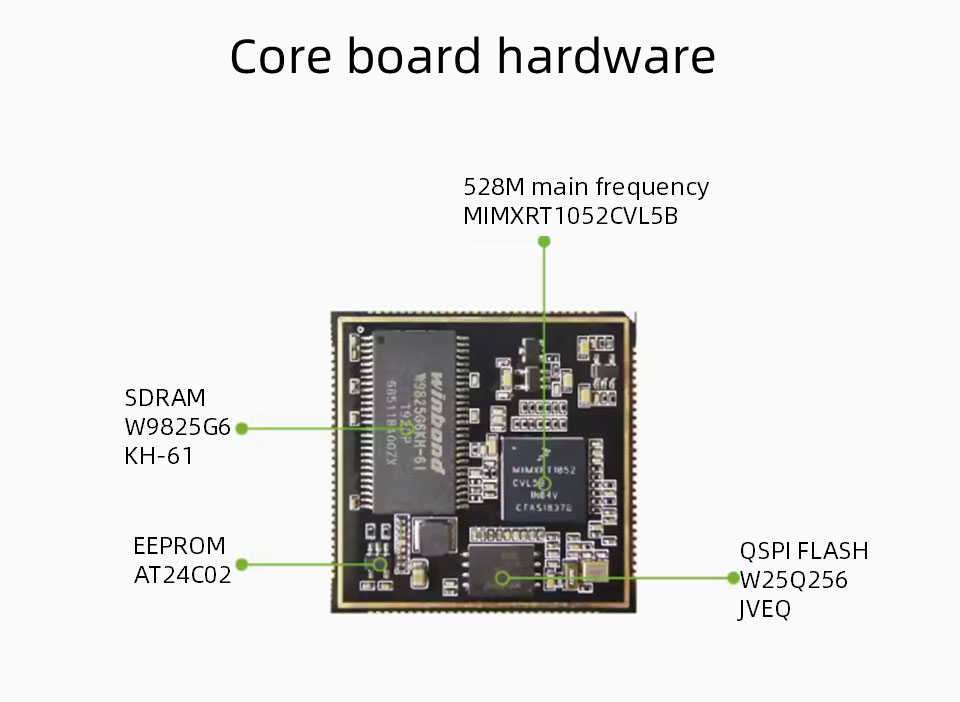

● Хардверските ресурси на основната табла вклучуваат

● 32MB SDRAM, 32MB ниту Flash, и 256B EEPROM.

● PCB усвојува 6-слојно црно потопување злато, со вкупна големина од 38*38мм, вкупно 116 пинови и растојание од пин од 1,0мм. Освен автобусот SEMC, преостанатите 10 пинови на чипот се издвојуваат.

Параметри за интерфејс на сигнал од основна табла

Главен чип: MIMXRT1052CVL5B, Cortex-M7 јадро, главна фреквенција 528MHz

SDRAM: 2MB, TSSOP пакет, бренд WinBond, индустриска оценка

Флеш: 32MB, пакет WSON8, бренд Winbond, индустриско одделение

EEPROM: AT24C02 256B

Ethernet Phy: Ништо

Големина на ПЦБ: 38*38мм

Снабдување со електрична енергија: 3.3V

Покрив за штит: Без покритие на штитот

GPIO: 116 пинови, растојание од 1,0мм пин, освен SEMC автобус, сите други I0 се водат надвор

Оперативна температура: -40 ~ 85 ° C, индустриска оценка

Интерфејс на сигнал од основна табла

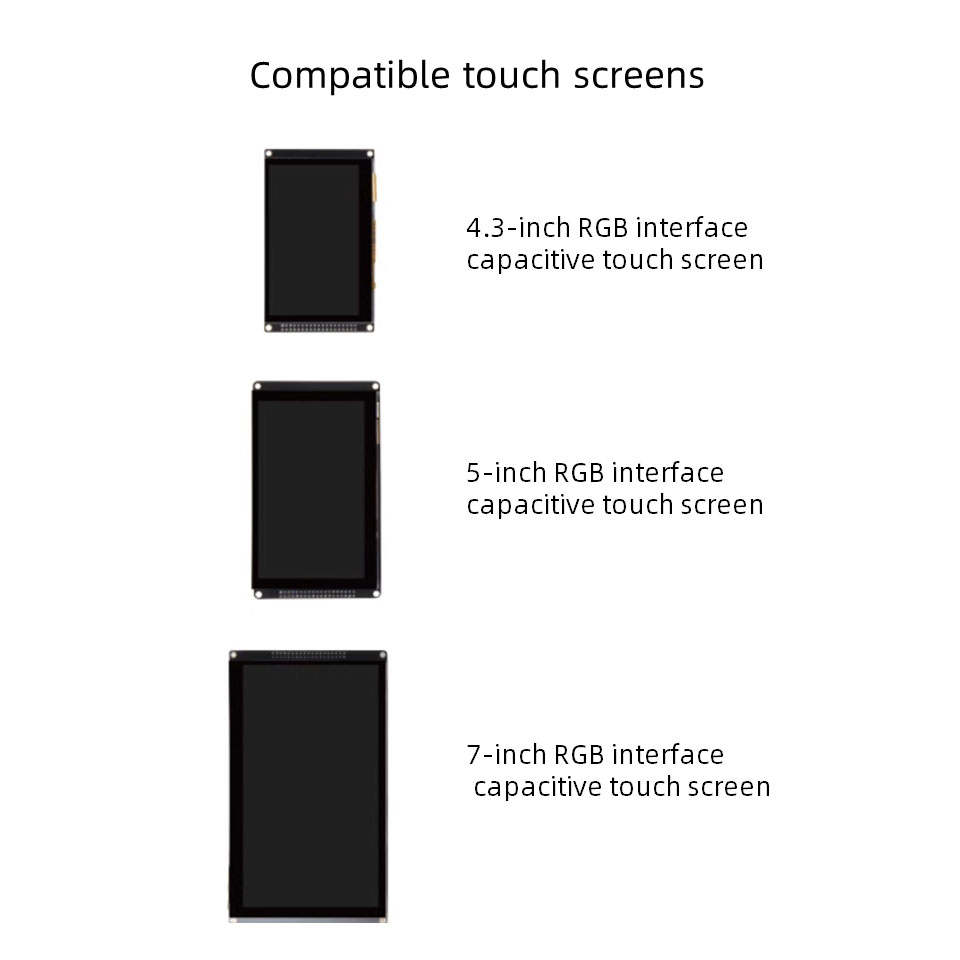

● ЛЦД: 1 канал

● USB: 2 канали, со голема брзина

● Sdio: 2 канали

● I²C: 4

● SPI: 4

● УАРТ: 8

● Саи: 3

● ADC: 2 (16 канали секој), 12bit

● PWM: 4

● JTAG: 1 channel

● СПДИФ: 2 канали

● Може: 2

● Белешка: Горенаведените податоци може да се користат повторно, погледнете го описот на основната табла како референтен дизајн

Белешка: Одборот може да се прилагоди со минимална нарачка од 500
