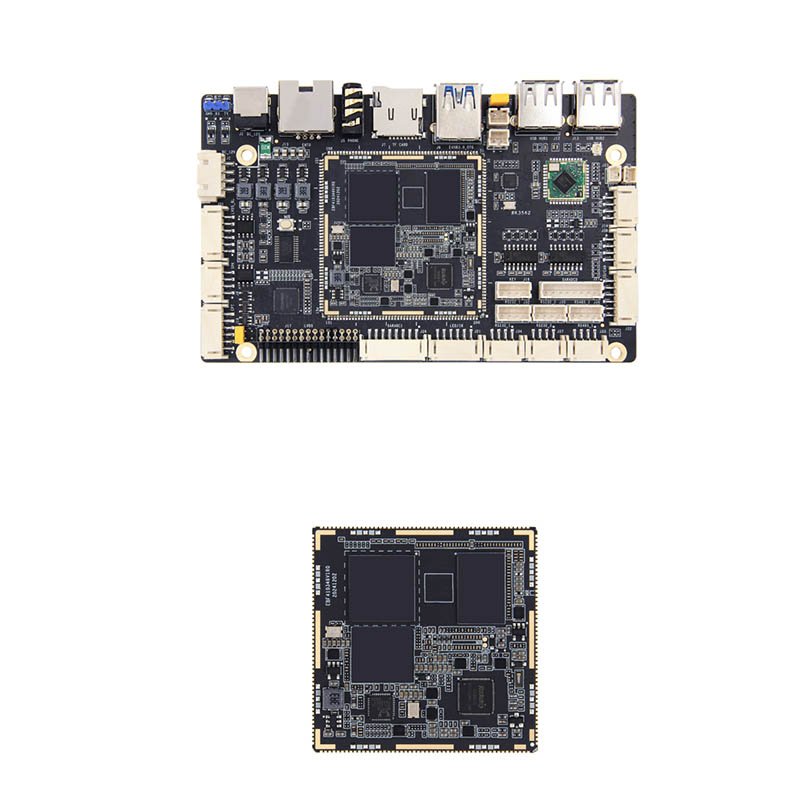

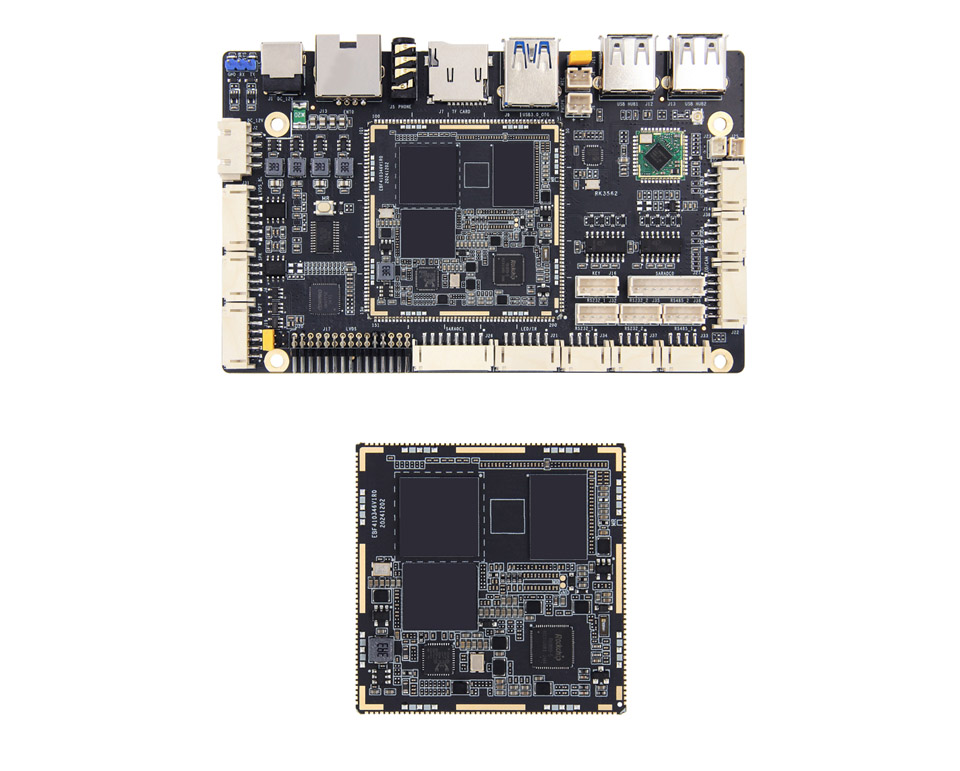

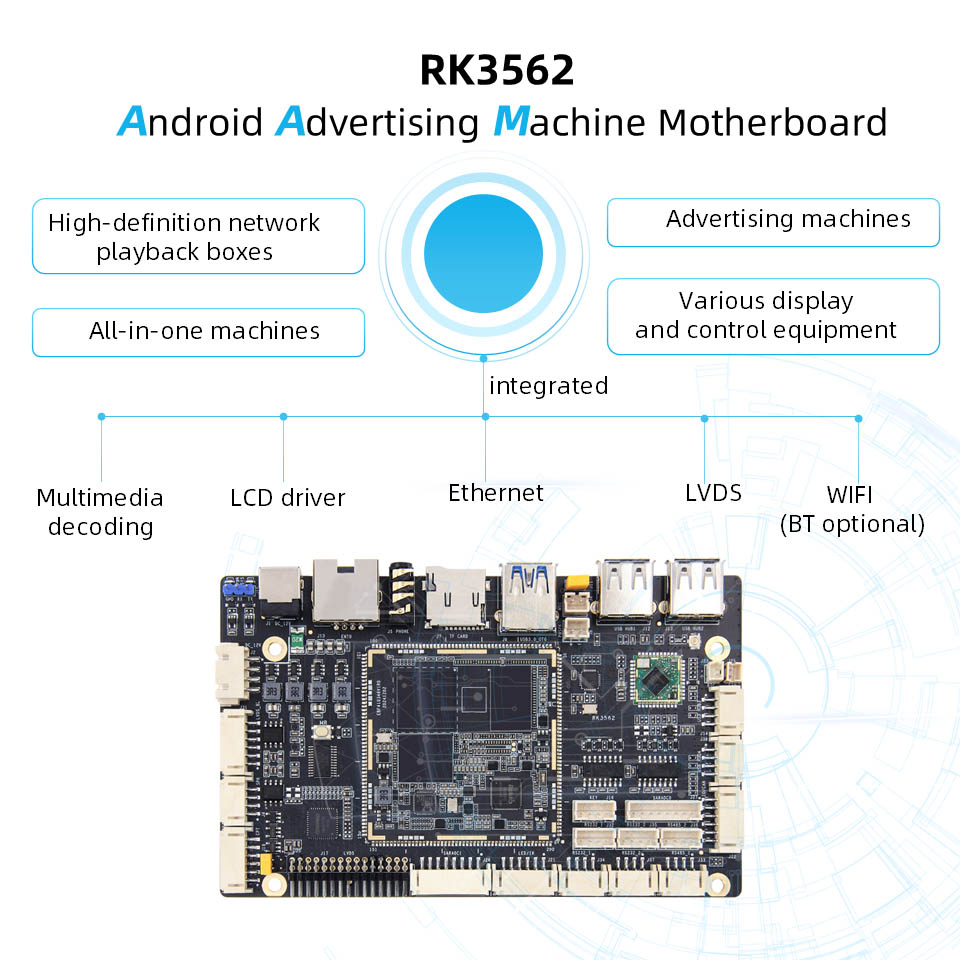

Одбор за развој RK3562J

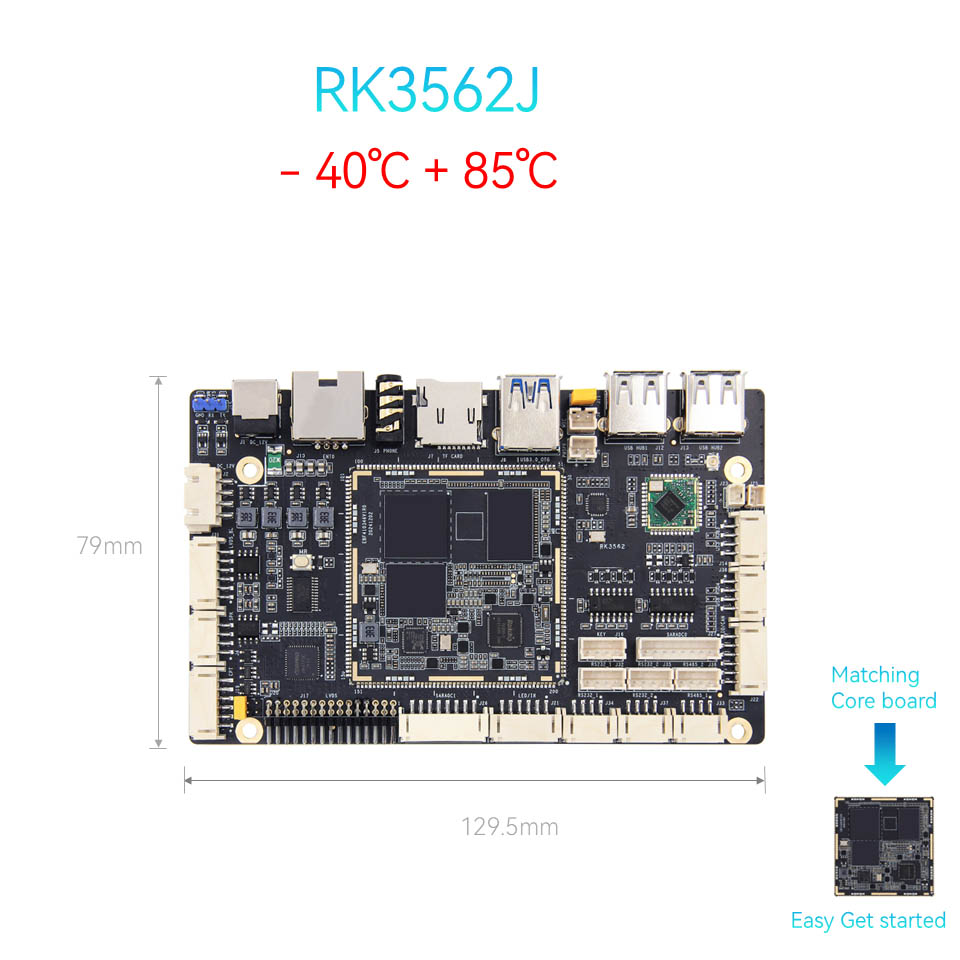

ThinkCore Technology RK3562J Одбор за развој користи чипови од индустриско одделение, може да работи стабилно долго време во опсег на оперативна температура од -40 ° C до 85 ° C, задоволување на потребите на апликации за комерцијален дисплеј во различни сложени околини, како што се машини за рекламирање на отворено, опрема за прикажување во трговски центри и други јавни места.

Клучни карактеристики:

Soc со високи перформанси: Rockchip RK3562J Quad-core Cortex-A55 @ 1.8GHz, идеален за дигитални сигнали, паметни малопродажни и индустриска контрола.

● Богати интерфејси: Поддршка со двојна дисплеј преку MIPI CSI/DSI + LVD, голема брзина USB 3.0 и Wi-Fi 6 за ултра-ниска латентна поврзаност.

Design Дизајн на отворен извор: Поддршка за поддржувач на Baseboard PCB-изворна датотека и SDK предвидени за брзо прилагодување.

Port порта Gigabit Ethernet: портата Gigabit Ethernet може да обезбеди ефикасна, стабилна и флексибилна мрежна поддршка за комерцијални табли за прикажување и друга опрема

● Сигурност за комерцијално одделение: Стабилна поддршка за Android/Linux, прилагодена за 24/7 дигитални сигнали и уреди Aiot Edge.

● Официјална поддршка на мејнстрим оперативниот систем Слики: како што се Android, Debian и Ubuntu, кои можат да се применат на повеќе од 6 различни околини за апликација.

Зошто да не изберете нас?

Хардвер со отворен извор: Слободно изменете ја таблата-без бариери за лиценцирање.

Техничка поддршка: Интернет техничка поддршка за да помогне во забрзувањето на развојот и помошта за интеграциите OEM/ODM.

Економично: Подготвено решение за распоредување со побрзо време на пазарот од конкурентите.

Апликации: Интерактивни киосци, играчи за рекламирање, кутии за стриминг во живо, рекламирање на комерцијално прикажување, рекламирање, машина за емитување во живо

Параметри на производи:

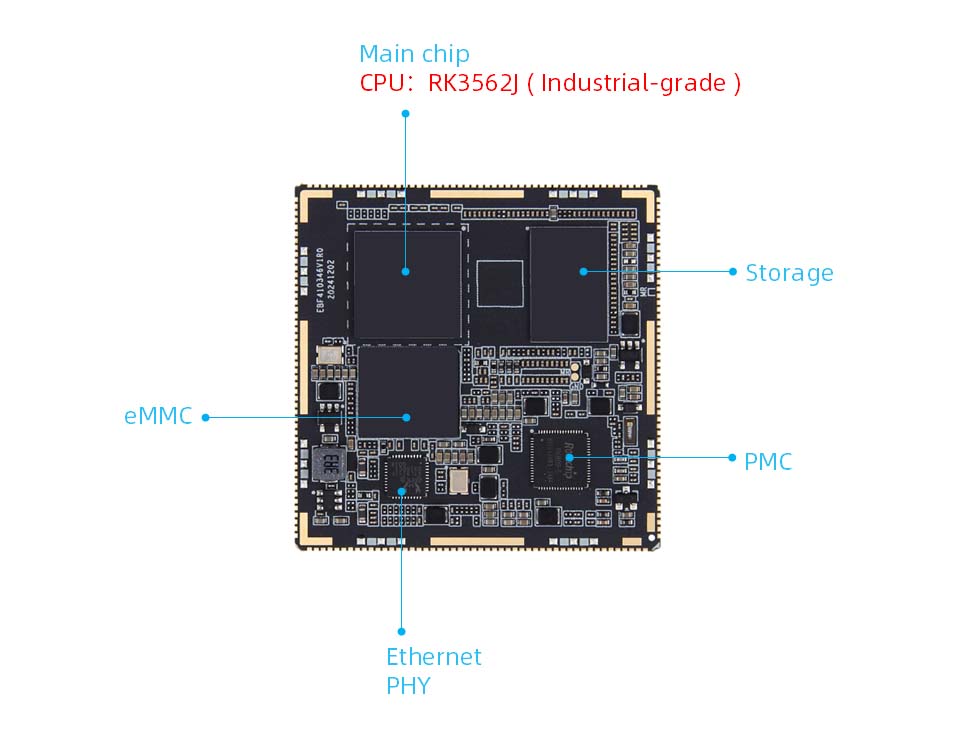

Конфигурација на хардвер за хардвер на основни табли RK3562J

● Главен чип

Модел: RK3562/RK3562J

Процесорот: Quad-core Cortex-A53, до 2,0GHz

GPU: Mali-G52

NPU: 1-топ за компјутерска моќ (индустриско одделение RK3562J без NPU)

● Меморија: 1/2/4/8 GB, LPDDR4/4x (прилагодливо)

● Складирање: 8/32/64/128 GB, EMMC (прилагодлив)

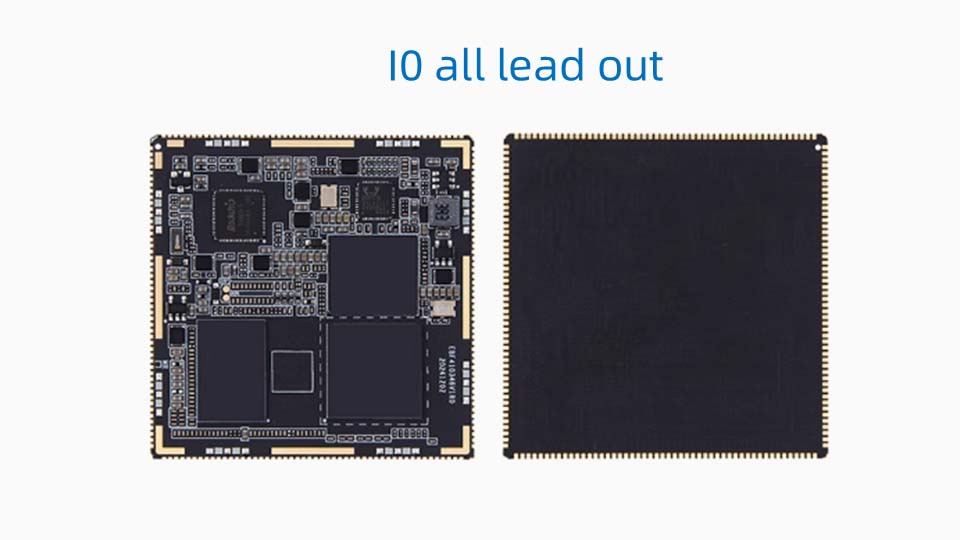

● Интерфејс: Интерфејс за печат за печат, 10 целосни води

● PCB: 8 слоеви, дизајн на злато за црно потопување

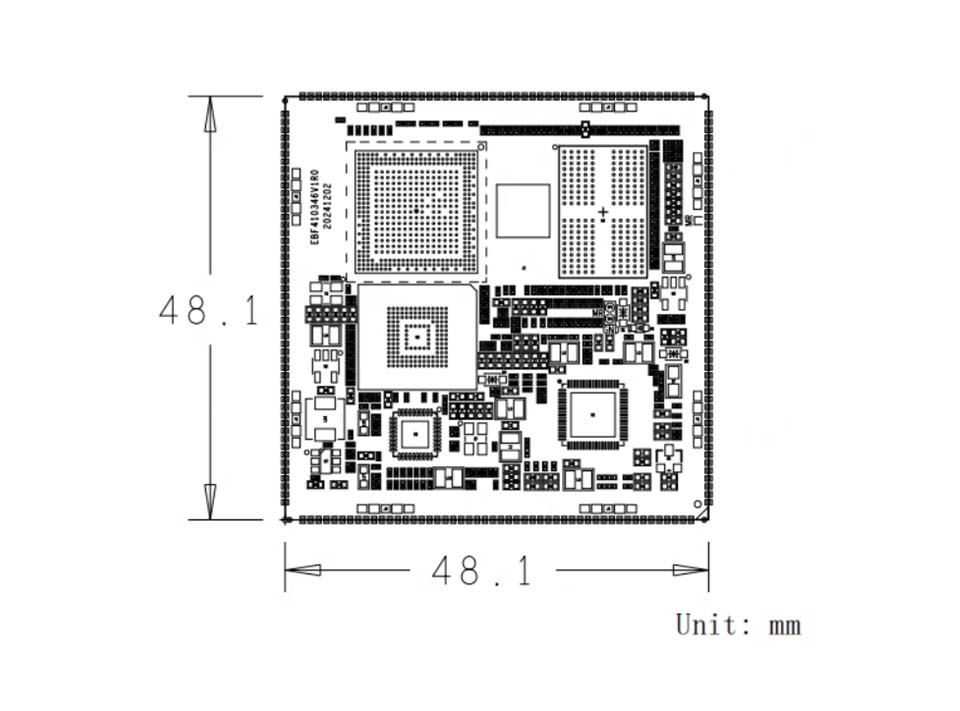

● Големина: 48.1*48.1мм

Иглички за сигнал

● IO: 86 GPIO пинови, вклучувајќи 1 диференцијален часовник, 3 пинови за копче и 1 пина за контрола на моќност

● Мрежа порт: 1 Гигабит Етернет

● Сериско пристаниште: 10

● 12c: 6

● SPI: 3

● Може: 2

● ADC: 13

● PWM: 15

● 12 -ти: 2

● USB3.0 OTG: 1

● УСБ2.0 домаќин: 1

● Камера: Mipics12Lane*4

● SDMMC: 2

● SPK: 1

● Аудио излез: 1

● Мик: 1

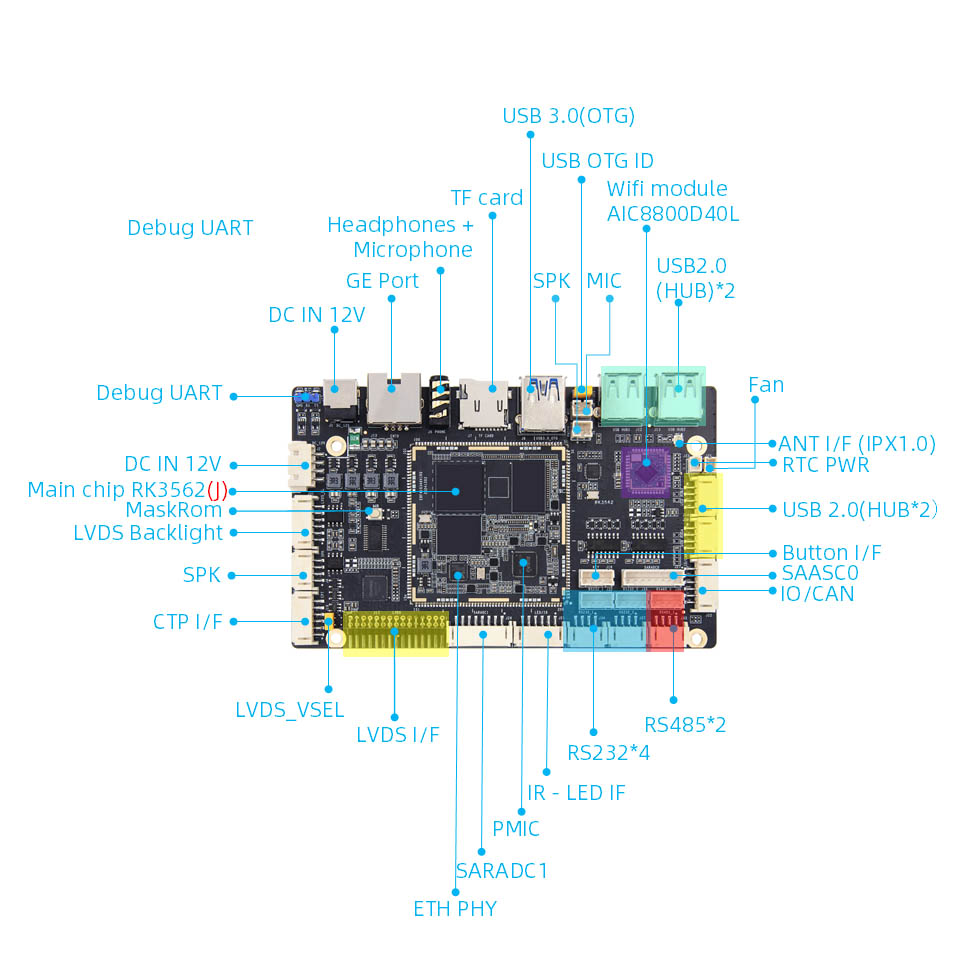

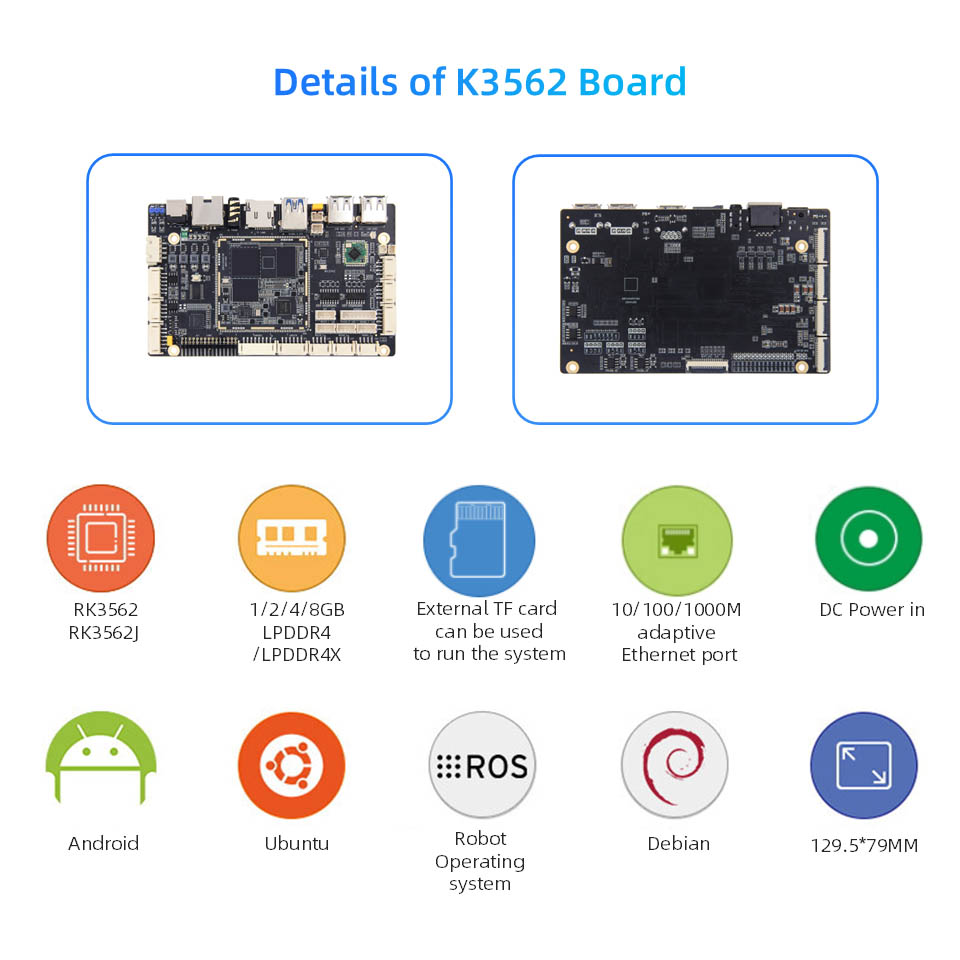

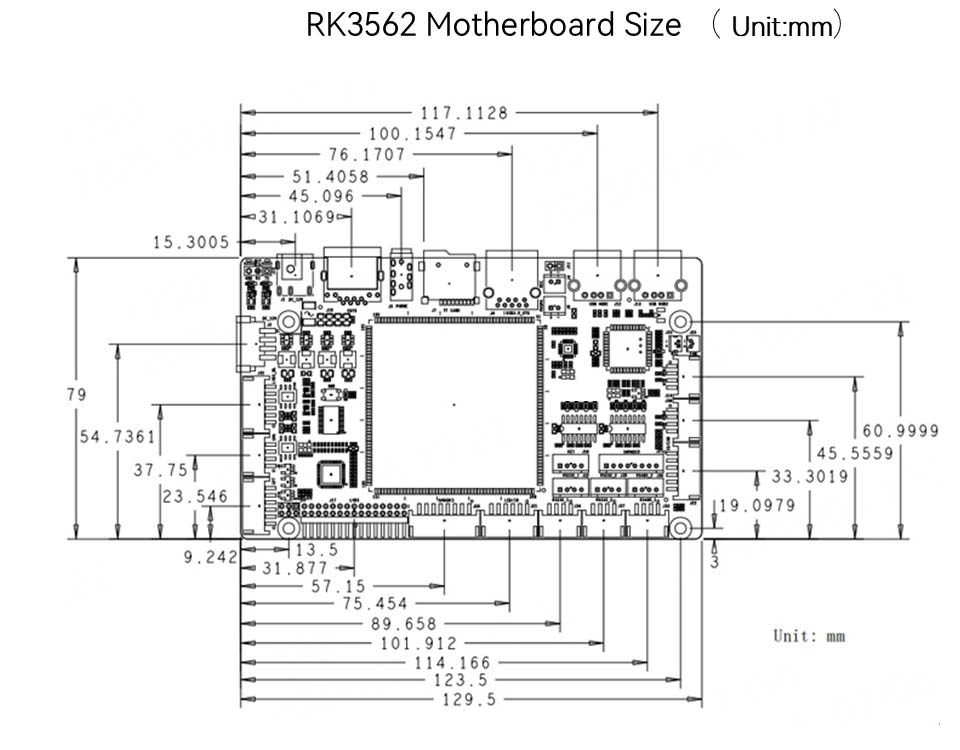

Конфигурација на хардвер за матична плоча RK3562J

● Главен чип:

Модел: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Главна фреквенција до 2.0GhzGPU: Mali-G52NPU: 1TOPS Компјутерска моќ (индустриско одделение RK3562J без NPU)

● Меморија: 1/2/4/8 GB, LPDDR4/4x (прилагодливо)

● Складирање: 8/32/64/128 GB, EMMC (прилагодлив)

● Интерфејс за напојување: DC 12V@2A DC влез

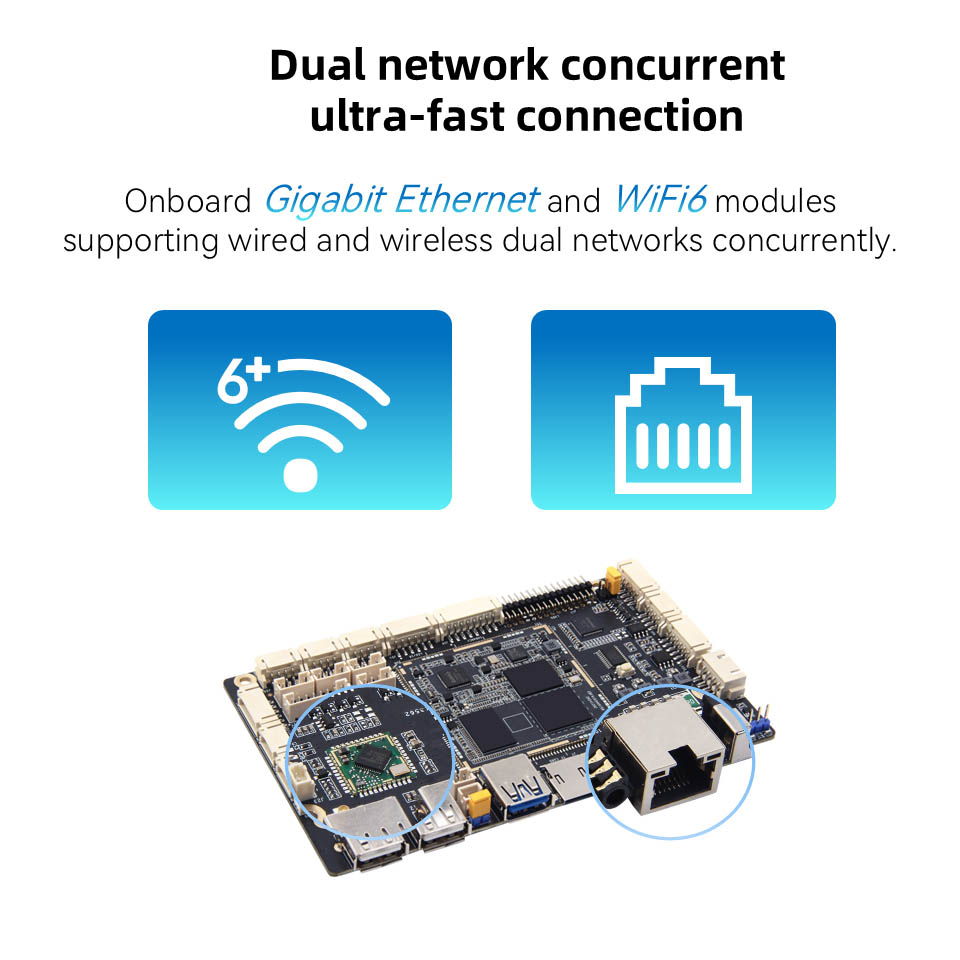

● Ethernet: Gigabit Network Port*1, поддржува стапка на пренос на податоци 10/100/1000Mbps

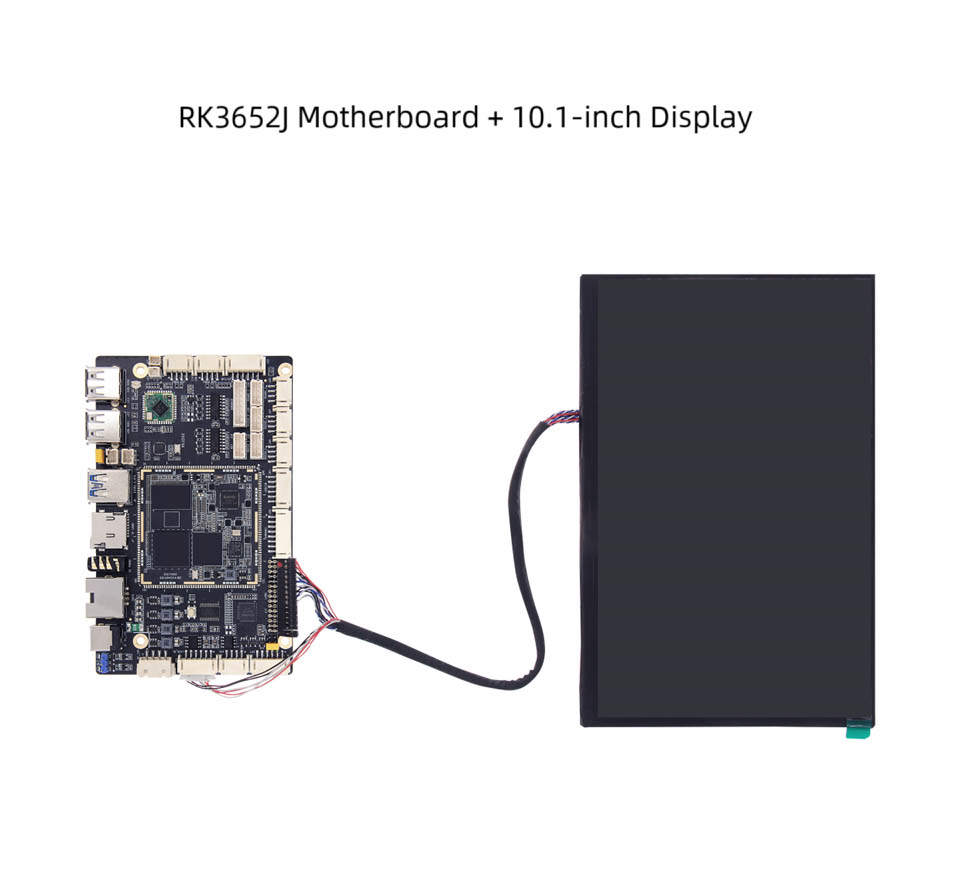

● LVDS: 2*15pin LVDS интерфејс на екранот*1

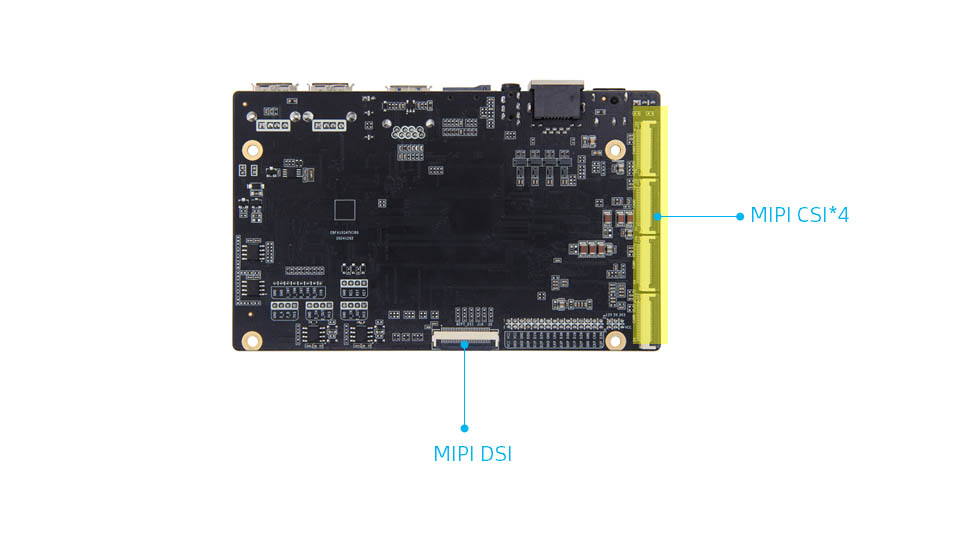

● MIPI-DSI: Интерфејсот MIPI на екранот*1, интерфејсот Mipidsi и LVDS се користи, а стандардно е да се поврзете на екранот LVDS. Ако изберете да се поврзете со Mipidsi, треба да го промените отпорот

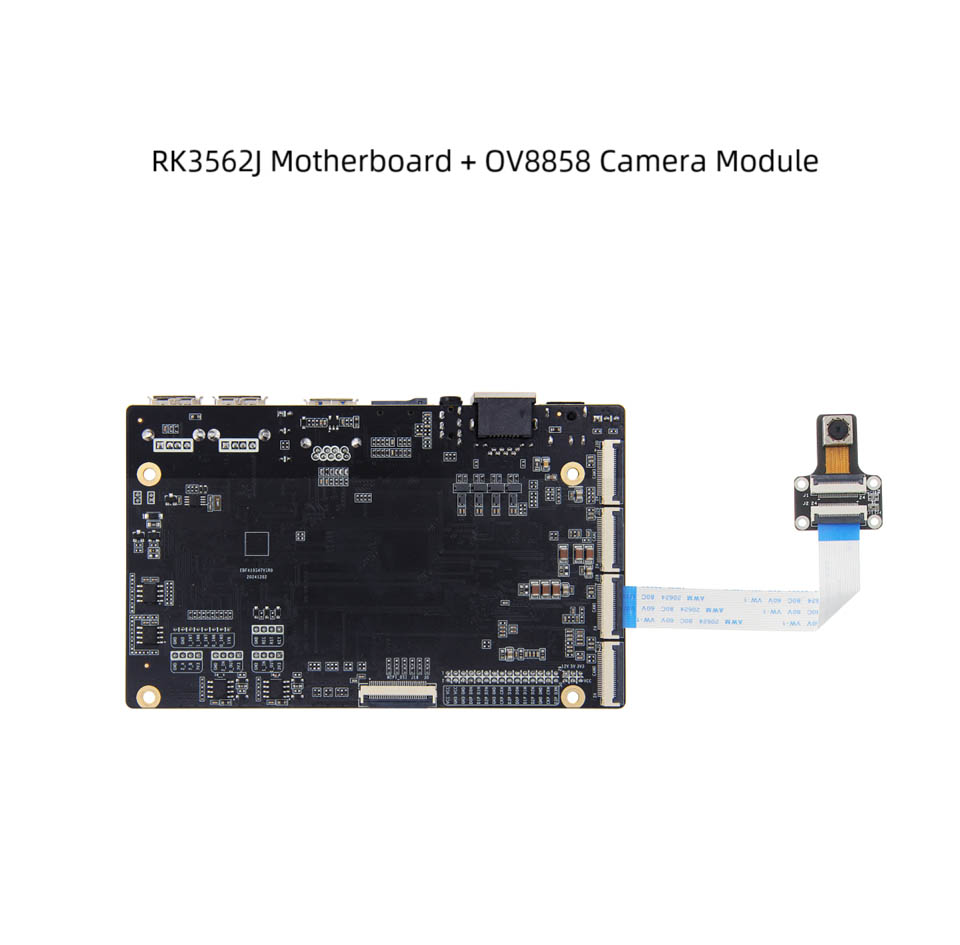

● MIPI-CSI: Интерфејс MIPI камера*4, може да се вклучи во камерата IMX415/OV8858 на продавницата (стандардната комбинација е камерата OV8858)

● Капацитивен екран на допир: интерфејс на екранот на допир LVDS*1

● ЛЦД задно осветлување: интерфејс за задно осветлување на LVDS*1

● Интерфејс за напојување на екранот: Интерфејс за избор на напон LVDS*1

● USB2.0: USB Hub интерфејс*4

● USB3.0: USB OTG интерфејс*1, стандардниот е режим на уред, режимот може да се избере преку капаче за скокач

● WiFi: Onboard WiFi6 модул, модел: AIC8800D40L

● Држач на картичката TF: Поддршка за микро SD (TF) картичка за започнување на системот, до 512 GB
